Hỏi / Đáp Thiếu tụ điện trên MSI RX580 8G ARMOR

[lifesgood1337]

Tôi đã mua một chiếc rx580 bị hỏng với hy vọng sửa chữa nó và học cách sửa chữa trên đường đi, nhưng tôi đã tìm thấy một tụ điện bị hỏng mà tôi không biết phải thay thế bằng tụ điện nào. Các bạn có thể giúp tôi được không?

(người mới tham gia diễn đàn, xin lỗi vì không có thẻ và các thứ khác
Tôi cũng không biết cách thêm hình ảnh)



[rgd1101]

tìm thấy tụ điện giống hệt và hàn nó



[lifesgood1337]

tìm thấy tụ điện giống hệt và hàn nó

Ý tôi là tôi biết rằng mình cần tụ điện định mức 16V nhưng tôi không biết mình cần bao nhiêu farad.



[JeffreyP55]

Khiến bạn tự hỏi có bao nhiêu mối hàn lạnh được sản xuất trên mỗi bảng mạch. Tránh xa thẻ vid cho tôi.



[lifesgood1337]

Khiến bạn tự hỏi có bao nhiêu mối hàn nguội được sản xuất trên mỗi bo mạch. Tránh xa thẻ vid cho tôi.

Có tệ đến vậy không?



[rgd1101]

mua một chiếc rx580 bị hỏng khác cùng mẫu.
và hy vọng là nó hoạt động



[JeffreyP55]

Tệ đến vậy sao?

Khi bo mạch chạy qua bộ hàn sóng, kết quả không được như mong đợi. Vấn đề rất tệ.



[rene641]

Ví dụ như thế này?


https://www.amazon.com/10pcs-serires-16V270uF-Tụ-Bo-Đế-Mạch-Cụ/dp/B08RB4CYWZ



[lifesgood1337]

Ví dụ như thế này?


https://www.amazon.com/10pcs-serires-16V270uF-Motherboard-Capacitors/dp/B08RB4CYWZ

Những thứ này nằm ở mặt sau gần các mosfet lõi, dành cho 12V.
Tụ gốm SMD.



[lifesgood1337]

mua một chiếc rx580 khác bị hỏng giống hệt.
và hy vọng là sẽ làm được 1 chiếc

Đó là giải pháp cuối cùng của tôi



[lifesgood1337]

Khi bo mạch chạy qua bộ hàn sóng, kết quả không được như mong đợi. Vấn đề rất tệ.

Ôi trời



[Eximo]

Tôi đoán là bạn đang nói cụ thể về những loại nào. Tôi thấy một số tụ điện xuyên lỗ, nhưng xung quanh bộ cấp điện là tụ điện gắn trên bề mặt.

16V 270mF khá phổ biến. Trong thế giới lý tưởng, bạn có thể theo dõi thông số kỹ thuật thực tế của tụ điện, nhưng tôi đang gặp khó khăn trong việc theo dõi thương hiệu đó.

Vì vậy, ít nhất tôi sẽ cố gắng khớp thông số kỹ thuật vật lý, lấy đường kính và chiều cao, khớp điện áp và định mức, và ESR cùng các biến số khác có thể đủ gần để hoạt động.



[lifesgood1337]

Tôi đoán là bạn đang nói đến những loại nào cụ thể. Tôi thấy một số tụ điện xuyên lỗ, nhưng xung quanh bộ cấp nguồn là tụ điện gắn trên bề mặt.

16V 270mF khá phổ biến. Trong thế giới lý tưởng, bạn có thể theo dõi thông số kỹ thuật thực tế của tụ điện, nhưng tôi đang gặp khó khăn trong việc theo dõi thương hiệu đó.

Vì vậy, ít nhất tôi sẽ cố gắng khớp thông số kỹ thuật vật lý, lấy đường kính và chiều cao, khớp điện áp và định mức, và ESR cùng các biến số khác có thể đủ gần để hoạt động.

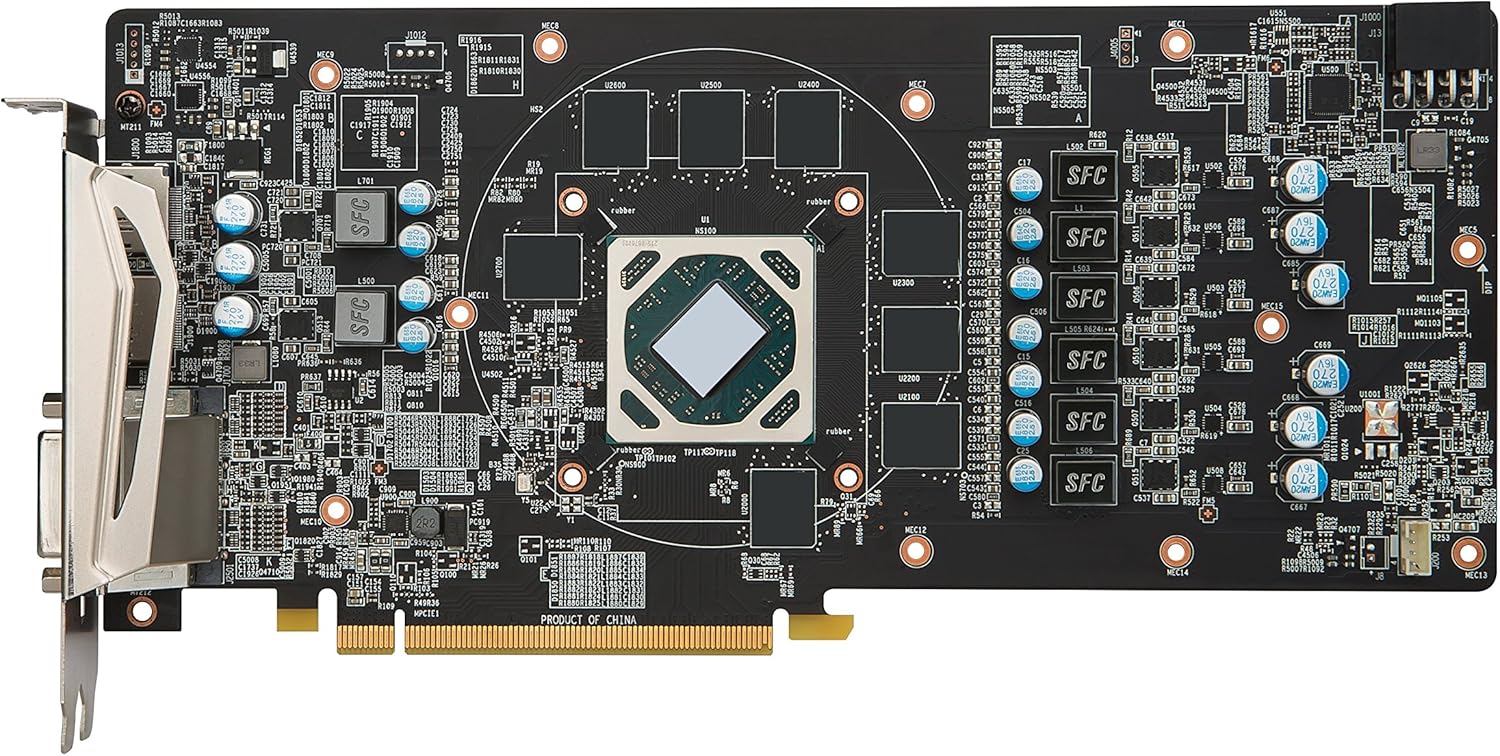

https://external-content.duckduckgo.com/iu/?u=https://www.wootware.co.za/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/1/4/14-137-118-z04.jpg&f=1&nofb=1&ipt=072a1330de51009056dd4658ba7e6d99fb9be2c7612966621521aa680655d00e&ipo=images

Dòng tụ gốm gắn bề mặt, đầu vào 12V bên cạnh đầu nối 8 chân. Chính xác thì cái ở trên cùng là thứ tôi thiếu



[rene641]

Có lẽ điều này có thể giúp ích...
https://drive.google.com/drive/folders/11VkeVDloDbzvqzJ7xyQGEfMB5b3qstge



[lifesgood1337]

Có thể điều này có thể giúp ích...
https://drive.google.com/drive/folders/11VkeVDloDbzvqzJ7xyQGEfMB5b3qstge

Cảm ơn bạn, nhưng thật đáng buồn là tôi không thể tìm thấy phần cụ thể đó của card. Đó là 2R2 và 0R trong số một số tụ gốm ở mặt sau theo hàng với U508 ở phía bên kia.



[rene641]

Cho tôi biết số lượng tụ điện bị thiếu, ví dụ C503 và hai hoặc ba tụ điện hoặc điện trở gần đó.



[lifesgood1337]

Cho tôi biết số lượng tụ điện bị thiếu, ví dụ như C503 và hai hoặc ba tụ điện hoặc điện trở gần đó.

Tôi có một vạn năng kế có thể đo tụ điện nên tôi đã tìm ra. Đã có nhiều tiến triển với card. Tôi đang đợi chip bios đến và thế là xong, cuối cùng nó cũng hoạt động. Tôi mua nó khi nó bị đổ nước nên tôi đã phải làm khá nhiều việc nhưng khi chuyển từ asus rog strix 1050ti 4g sang msi rx 580, nó sẽ là một bước ngoặt. Ngoài ra, ban đầu nó chỉ là một thẻ thực hành để tôi có thể bắt đầu sửa chữa thiết bị điện tử và các thứ khác. Cảm ơn các bạn đã trả lời.
