Hỏi / Đáp Sử dụng sai cáp PSU cho HDD, Điốt TVS 5V có điện trở theo cả hai hướng, Cầu chì nhỏ hở mạch

[Canuckle17]

Ổ cứng: Seagate ST1000DM010
PCB: 100774000 REV C

Tôi vô tình sử dụng sai cáp PSU mô-đun để cấp nguồn cho ổ cứng và đang cố gắng cứu nó.
Tôi nên làm gì để sửa PCB?

Chúng tôi rất mong nhận được sự giúp đỡ.
Cảm ơn bạn



[TerryLaze]

Ý bạn là sao?! Bạn đã tìm thấy các thành phần bị lỗi rồi nên bây giờ bạn phải thay thế chúng.



[fzabkar]

Tháo diode TVS 5V và kiểm tra lại xem có bị đoản mạch ở miếng đệm diode không. Đối với "cầu chì", có lẽ chúng chỉ là các liên kết zero-ohm. Tùy thuộc vào kỹ năng hàn của bạn, bạn có thể thay thế từng cặp bằng một cầu chì smd 4A hoặc bạn có thể nối chúng bằng một cục hàn. Cách sau có rủi ro, vì vậy bạn cần quyết định xem rủi ro đó có thể chấp nhận được với bạn hay không.

Nếu bạn tải ảnh PCB lên, tôi sẽ giúp bạn xác định vị trí bất kỳ hư hỏng nào khác. Điều đó sẽ giúp chúng tôi tự tin hơn vào việc sửa chữa.



[USAFRet]

Giải pháp tốt nhấtlà thay thế ổ đĩa và khôi phục dữ liệu từ bản sao lưu của bạn.

Mức độ thứ hai là theo fzabkar vào một ficx có thể xảy ra.



[Canuckle17]

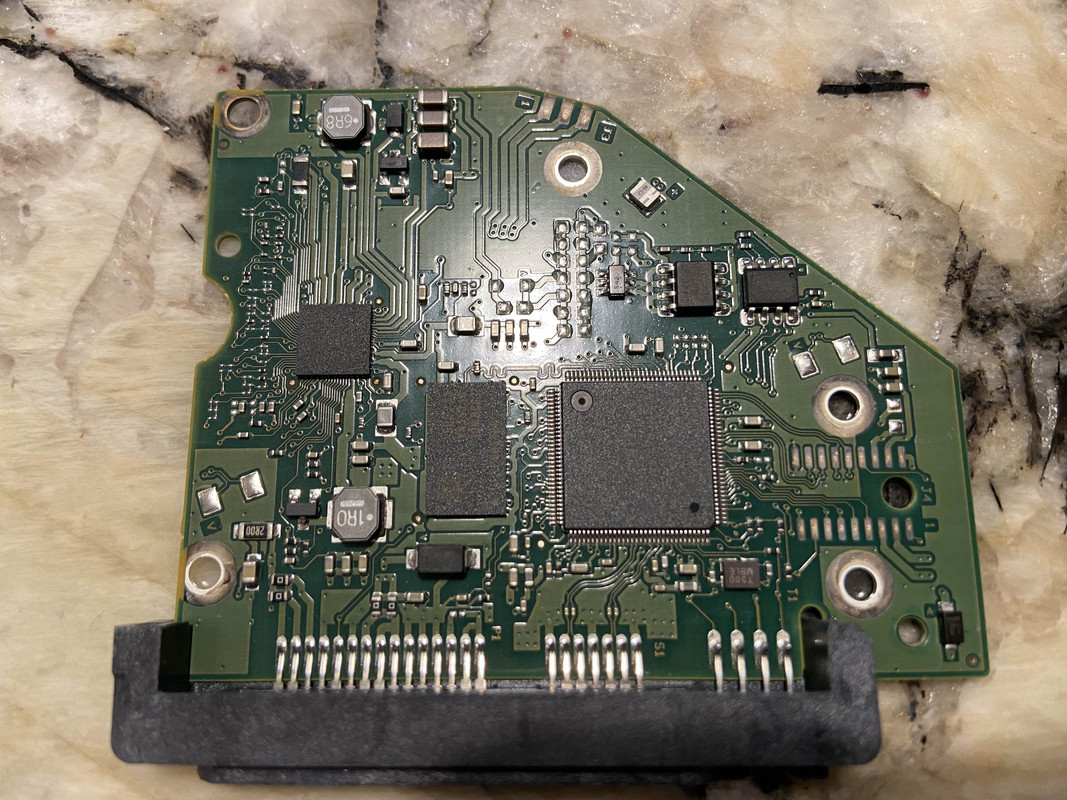

Đây là PCB:

Tôi định tháo diode TVS 5V nhưng thấy nó không bị chập. Tôi lo lắng vì tôi đã thấy những chập này ở hầu hết các chủ đề khác.
Dấu hiệu trên diode là 6BE.

Đối với zero-ohm, tôi có thể đổi chúng lấy zero-ohm từ ổ cứng Seagate khác không? Tuy nhiên, là model khác. Rủi ro khi chập zero-ohm bằng hàn là gì?

Cảm ơn sự giúp đỡ



[TerryLaze]

Đối với ổ cứng không ohm, tôi có thể đổi chúng lấy ổ cứng không ohm từ ổ cứng Seagate khác không? Tuy nhiên, chúng là loại khác. Rủi ro khi làm chập mạch zero-ohm bằng hàn là gì?

Cảm ơn vì sự giúp đỡ

Miễn là bạn kiểm tra chúng và chúng hoạt động, thì chúng đều giống nhau, miễn là vừa vặn.
Rủi ro khi làm chập mạch chúng bằng hàn là chúng sẽ không thực hiện được nhiệm vụ bảo vệ phần còn lại của bảng mạch, chúng vẫn sẽ khiến bảng mạch hoạt động nếu không có vấn đề gì khác, nhưng bạn sẽ không được bảo vệ.
Nhưng điều này có thể nhìn thấy bằng mắt thường nên bạn chỉ cần thử lại.



[fzabkar]

Đo điện trở giữa Đất (bất kỳ lỗ vít nào) và các điốt V1, Vneg, 5V & 12V TVS và từng điểm kiểm tra trong regs.jpg. Sử dụng phạm vi 200 ohm của đồng hồ đo của bạn.

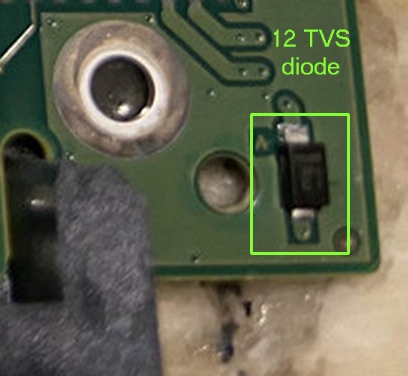

https://i.postimg.cc/qRFHYxJ6/12-V-TVS-Diode.jpg (điốt TVS 12V)

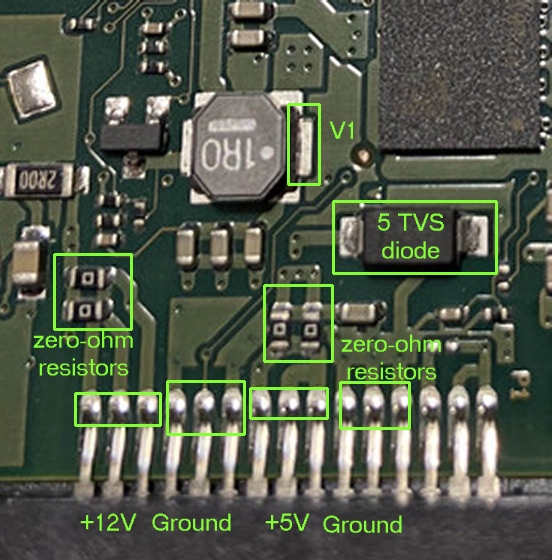

https://i.postimg.cc/J7yshTBg/5-V-TVS-Diode-V1.jpg (Điốt TVS 5V và Vcore)
https://i.postimg.cc/MpwHdqr2/Vneg.jpg (nguồn cung cấp tiền khuếch đại âm)

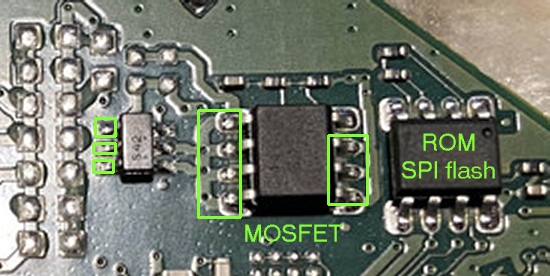

https://i.postimg.cc/26g8vDBt/Regs.jpg (Vio)

Chỉnh sửa:

Tôi nghĩ rằng tôi có thể đã xác định sai các diode. Diode gần nhất với đầu nối nguồn SATA có thể là diode 12V, trong trường hợp đó diode "cô đơn" sẽ là diode 5V.



[Canuckle17]

Sau đây là các phép đo điện trở

1. V1:52,2 ohm
2. Vneg:0L
3. TVS 5V: Bên trái: 0L
4. Bên phải: 0,002ohm

[*] TVS 12V:

1. Bên trên: 0,002ohm
2. Bên dưới: 0,002ohm

[*] Chip bên trái của mosfet:

1. Trên cùng: 0,008ohm,
2. Giữa 0L,
3. Dưới cùng 0L

[*] MOSFET:

1. Bên trái: Tất cả 0L,
2. Bên phải: Tất cả ~33,6 ohm



[fzabkar]

Điốt TVS 12V bị đoản mạch. Nếu bạn tháo nó ra và đoản mạch được thông thì bạn sẽ ổn. Tất cả các phép đo khác có vẻ ổn. Ít nhất là không có đoản mạch. (xem bản chỉnh sửa của tôi)

Chỉ cần kiểm tra lại các điện trở 0 ohm. Tôi nghĩ rằng cặp ở cạnh bên trái sẽ hở trong khi cặp gần nhất với điốt 5V sẽ đo được 0,0 ohm. Nếu một cặp hở, bạn có thể thay thế cả hai bằng một cầu chì 4A. Nếu không, tùy thuộc vào kỹ năng của bạn, bạn có thể chảy một cục hàn qua chúng. Điều đó kéo theo một yếu tố rủi ro, vì vậy tốt nhất là bạn nên sử dụng một vỏ ngoài có bộ đổi nguồn AC. Những thứ này được giới hạn dòng điện theo thiết kế.

Hãy đảm bảo rằng PSU của bạn tốt. Ngoài ra, hãy đảm bảo rằng bạn đang sử dụng cáp đi kèm với PSU đó. Đó là vì các chân cắm mô-đun không được chuẩn hóa.

Chỉnh sửa:

Tôi có thể đã nhầm lẫn các diode vì bố cục PCB rất lạ ở khu vực đó. Tuy nhiên, quy trình vẫn như vậy, tức là loại bỏ bất kỳ diode nào bị ngắn mạch. Bạn có thể thực hiện việc này bằng cách cắt các chân của nó bằng kìm cắt phẳng.



[Canuckle17]

Xin chào
Tôi bận rộn gần đây nên tôi mới vào đây tối qua để thử sửa.
Tôi đã tìm thấy một vấn đề nhỏ khi tham khảo: https://i.postimg.cc/J7yshTBg/5-V-TVS-Diode-V1.jpg
Chỉ có điện trở 4ohm giữa các đầu của điện trở zero-ohm được kết nối với chân 5V và đất. Tôi tự hỏi liệu đây có phải là vấn đề đáng lo ngại không.

Trên các pcb HDD khác mà tôi đã thử nghiệm, điện trở cao hơn đáng kể.
