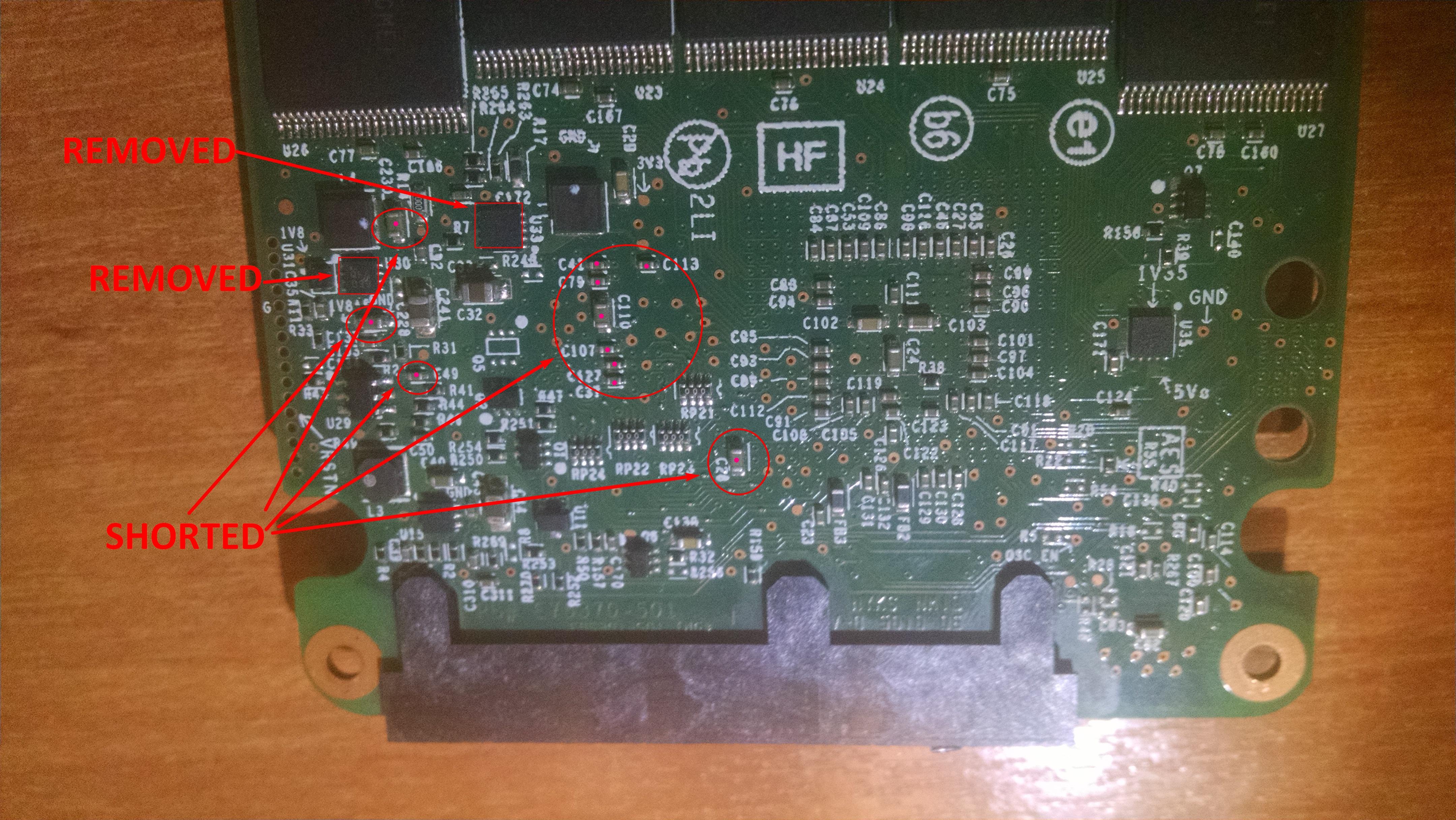

Hỏi / Đáp Quá áp SSD, tôi đã tháo diode, U30 và U33, vẫn còn 17 tụ điện bị ngắn mạch
Nghe có vẻ như bạn đang gặp khó khăn trong việc thu hẹp phạm vi. IC lớn đó là SDRAM. Nếu đó là thủ phạm duy nhất, thì vẫn còn hy vọng vì nó có thể được thay thế. Hy vọng là không có IC flash NAND nào bị nóng lên.
Một xưởng được trang bị tốt sẽ có nguồn điện giới hạn dòng điện có thể đưa điện áp thấp vào mạch và cho phép bạn kiểm tra các thành phần một cách an toàn. Nhưng tôi không biết bạn có thể làm gì với các công cụ mà bạn có. Tôi nghĩ U30 có thể hỏng nếu bạn chạy nó quá lâu.
Một xưởng được trang bị tốt sẽ có nguồn điện giới hạn dòng điện có thể đưa điện áp thấp vào mạch và cho phép bạn kiểm tra các thành phần một cách an toàn. Nhưng tôi không biết bạn có thể làm gì với các công cụ mà bạn có. Tôi nghĩ U30 có thể hỏng nếu bạn chạy nó quá lâu.
Bạn đang tìm kiếm câu trả lời hoặc sự hỗ trợ nào mà không có trong gần 100 bình luận trong chủ đề trước của bạn?Tôi nghĩ fzabkar đã hiểu nhầm điều gì đó vì đó là một chủ đề thực sự dài. Không có người mới nào sẽ đọc 4 trang. Đây là bản tổng hợp những gì chúng tôi có được và những bức ảnh mới.
Chúng ta nên kiểm tra hoặc loại bỏ thành phần nào tiếp theo để sửa chữa SSD.
Tôi sẽ tháo tất cả các IC bộ chuyển đổi DC-DC (không thể tin cậy được), sau đó thay thế IC bị đoản mạch. Cấp nguồn cho PCB bằng bộ chuyển đổi DC-DC đó và kiểm tra nhiệt độ của các IC flash NAND và 17 tụ điện đó. Bạn có thể kiểm tra nhiệt độ bằng camera nhiệt, hoặc bằng cách quan sát cồn isopropyl bốc hơi khỏi các chip nóng, hoặc chỉ cần cảm nhận nhiệt bằng ngón tay.
Ngoài ra, hãy kiểm tra nhiệt độ của các IC chính khác.
Nếu một trong các NAND nóng, thì trò chơi kết thúc.
Ngoài ra, hãy kiểm tra nhiệt độ của các IC chính khác.
Nếu một trong các NAND nóng, thì trò chơi kết thúc.

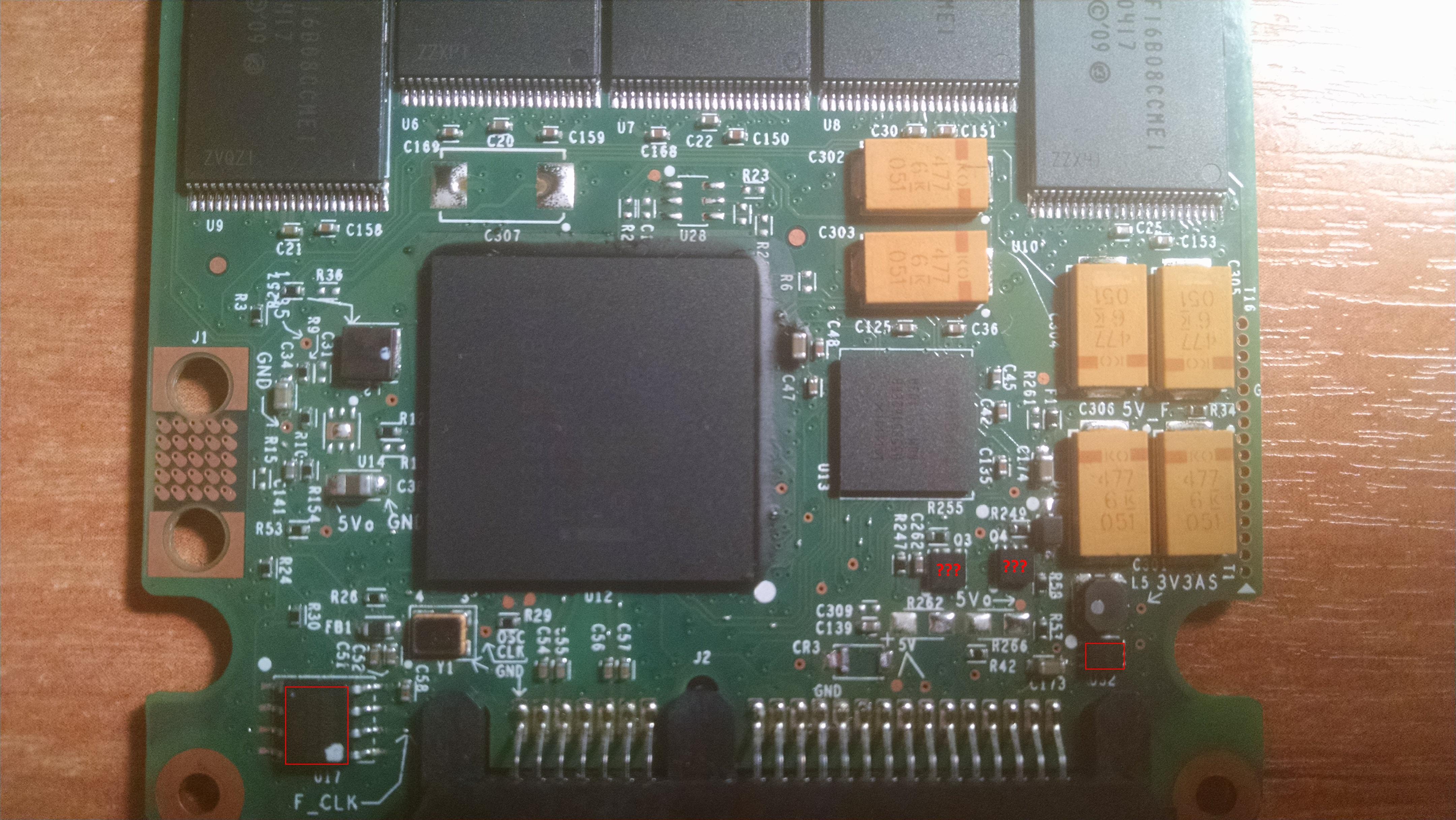

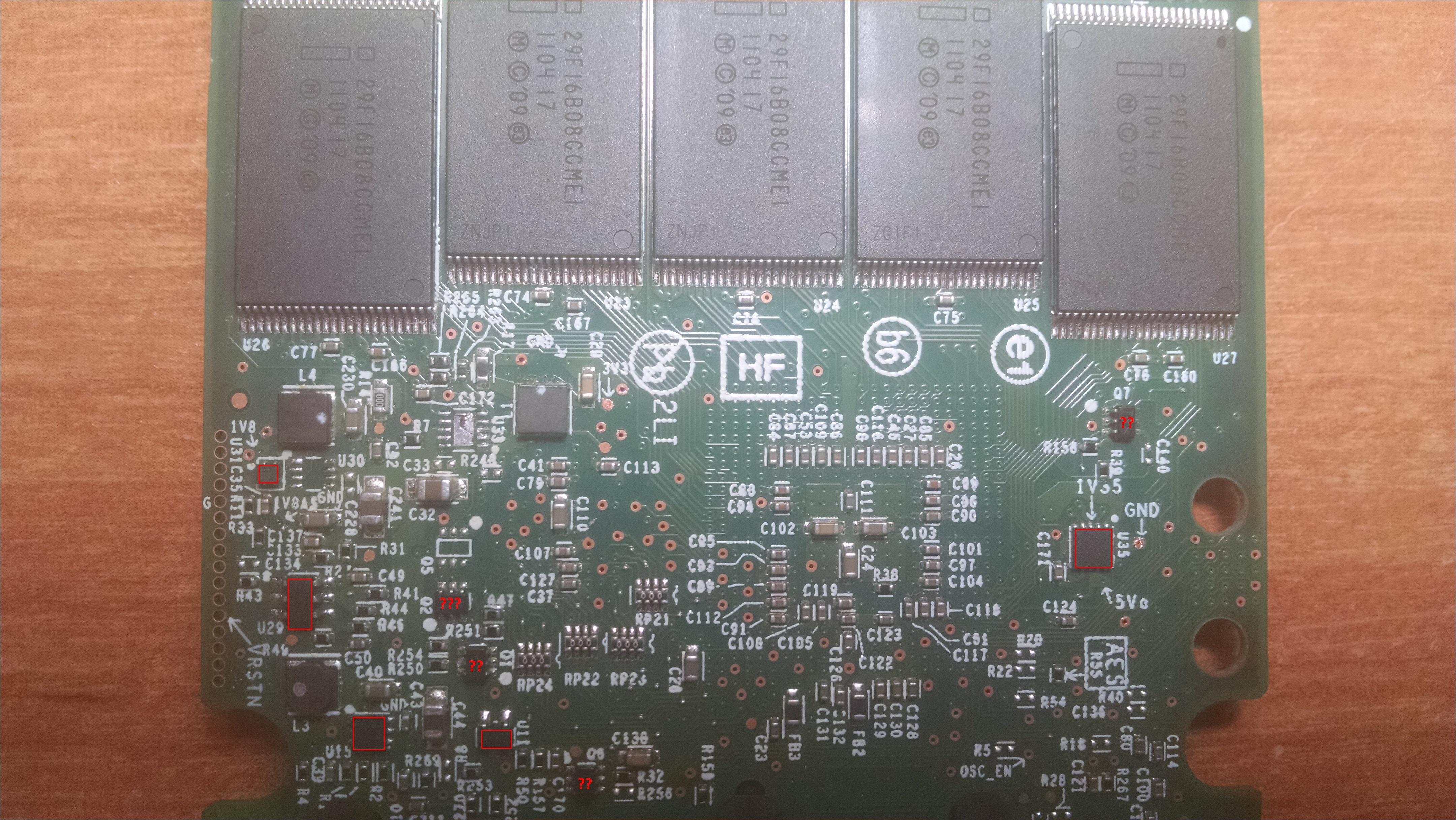

Vậy là bạn muốn tôi xóa các thành phần tôi đã đánh dấu bằng hình vuông màu đỏ (U29, U31, U15, U11, U35, U17, U32), đúng không? Tôi có bỏ sót IC mà bạn muốn tôi xóa không? Còn Q2, Q1, Q6, Q7, Q3, Q4 thì sao?
Phần tiết lộ: IC bộ chuyển đổi DC-DC
Và sau đó tôi cần tìm cái có một điểm ngắn, đúng không? Chỉ một cái thôi sao? Và thay thế nó bằng cùng một thành phần từ cùng một vị trí từ bộ tặng? Và tôi không cần hàn các IC còn lại? Có an toàn khi cấp nguồn cho SSD chỉ bằng một IC chuyển đổi DC-DC không?
Tôi không nghĩ là bạn hiểu vấn đề hoặc chúng tôi đang cố gắng làm gì.
Ổ SSD của bạn nhận được một nguồn điện áp cung cấp duy nhất là +5V từ đầu nối nguồn SATA. Các chip chính yêu cầu điện áp thấp hơn để hoạt động. Ví dụ, chip flash NAND yêu cầu hai nguồn cung cấp, thường là 3,3V và một trong hai nguồn 1,8V hoặc 1,2V. IC điều khiển flash của bạn yêu cầu nguồn cung cấp lõi khoảng 1V. SDRAM yêu cầu 1,35V hoặc 1,5V hoặc thậm chí có thể là 1,8V hoặc 2,5V.
Để tạo ra các điện áp thấp hơn này, ổ SSD của bạn có một số IC chuyển đổi DC-DC. Các IC này thường có định mức tối đa là 5,5V. Quá điện áp 12V sẽ phá hủy chúng. Điốt TVS 5V hoạt động tốt nhất bằng cách hy sinh bản thân để bảo vệ các IC khác, nhưng quá điện áp kéo dài hoặc liên tục cố gắng cấp nguồn cho ổ SSD sau khi nó bị hỏng có thể làm nổ điốt bị đoản mạch. Sau đó, điều này cho phép quá điện áp làm hỏng các bộ chuyển đổi DC-DC không được bảo vệ.
Khi bộ chuyển đổi DC-DC bị hỏng, nó có thể tự ngắn mạch xuống đất bên trong hoặc quá điện áp có thể xuyên qua chip, từ Vin đến Vout, sau đó làm hỏng các IC được cấp nguồn bởi bộ chuyển đổi. Đây có vẻ là trạng thái hiện tại của nỗ lực khắc phục sự cố của bạn.
Cách tiếp cận của tôi là loại bỏ tất cả các bộ chuyển đổi DC-DC, ngay cả khi một số có vẻ ổn, vì chúng không đáng tin cậy. Thay thế bộ chuyển đổi DC-DC có cùng nguồn cung cấp với 17 tụ điện đó, sau đó cấp nguồn cho SSD chỉ bằng bộ chuyển đổi đó. Cho phép bộ chuyển đổi này đi vào mạch ngắn. Hy vọng là nó sẽ không chết và dòng điện đầu ra cao sau đó sẽ khiến chip bị lỗi nóng lên để bạn có thể xác định được nó.
Ổ SSD của bạn nhận được một nguồn điện áp cung cấp duy nhất là +5V từ đầu nối nguồn SATA. Các chip chính yêu cầu điện áp thấp hơn để hoạt động. Ví dụ, chip flash NAND yêu cầu hai nguồn cung cấp, thường là 3,3V và một trong hai nguồn 1,8V hoặc 1,2V. IC điều khiển flash của bạn yêu cầu nguồn cung cấp lõi khoảng 1V. SDRAM yêu cầu 1,35V hoặc 1,5V hoặc thậm chí có thể là 1,8V hoặc 2,5V.
Để tạo ra các điện áp thấp hơn này, ổ SSD của bạn có một số IC chuyển đổi DC-DC. Các IC này thường có định mức tối đa là 5,5V. Quá điện áp 12V sẽ phá hủy chúng. Điốt TVS 5V hoạt động tốt nhất bằng cách hy sinh bản thân để bảo vệ các IC khác, nhưng quá điện áp kéo dài hoặc liên tục cố gắng cấp nguồn cho ổ SSD sau khi nó bị hỏng có thể làm nổ điốt bị đoản mạch. Sau đó, điều này cho phép quá điện áp làm hỏng các bộ chuyển đổi DC-DC không được bảo vệ.
Khi bộ chuyển đổi DC-DC bị hỏng, nó có thể tự ngắn mạch xuống đất bên trong hoặc quá điện áp có thể xuyên qua chip, từ Vin đến Vout, sau đó làm hỏng các IC được cấp nguồn bởi bộ chuyển đổi. Đây có vẻ là trạng thái hiện tại của nỗ lực khắc phục sự cố của bạn.
Cách tiếp cận của tôi là loại bỏ tất cả các bộ chuyển đổi DC-DC, ngay cả khi một số có vẻ ổn, vì chúng không đáng tin cậy. Thay thế bộ chuyển đổi DC-DC có cùng nguồn cung cấp với 17 tụ điện đó, sau đó cấp nguồn cho SSD chỉ bằng bộ chuyển đổi đó. Cho phép bộ chuyển đổi này đi vào mạch ngắn. Hy vọng là nó sẽ không chết và dòng điện đầu ra cao sau đó sẽ khiến chip bị lỗi nóng lên để bạn có thể xác định được nó.
Tất nhiên, tôi không phải là kỹ thuật viên. Nhưng tôi có thể làm mọi thứ từng bước một với sự giúp đỡ của bạn.
U29, U31, U15, U11, U35, U17, U32?
Bạn vui lòng chỉ ra đó là bộ chuyển đổi nào?

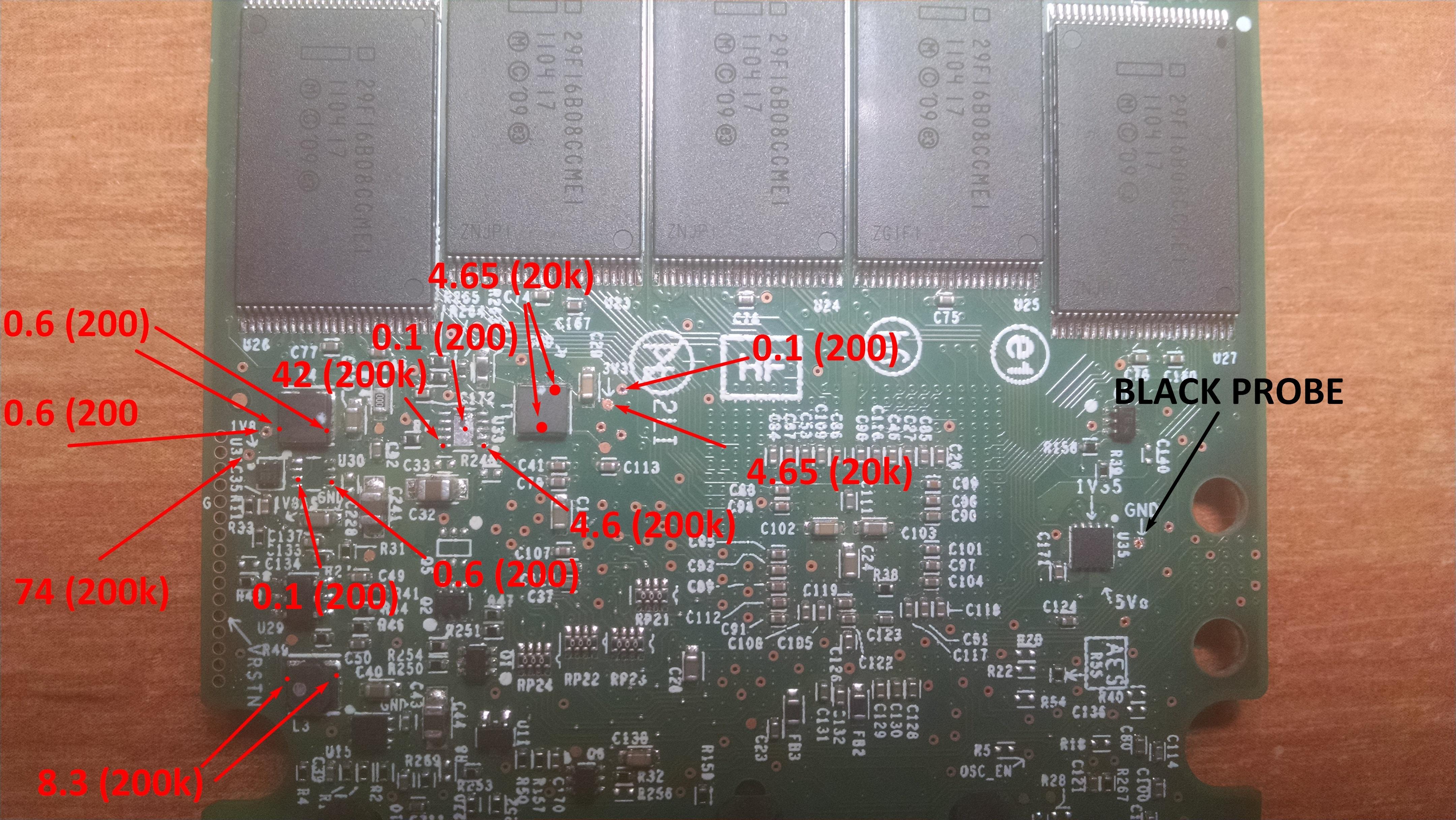

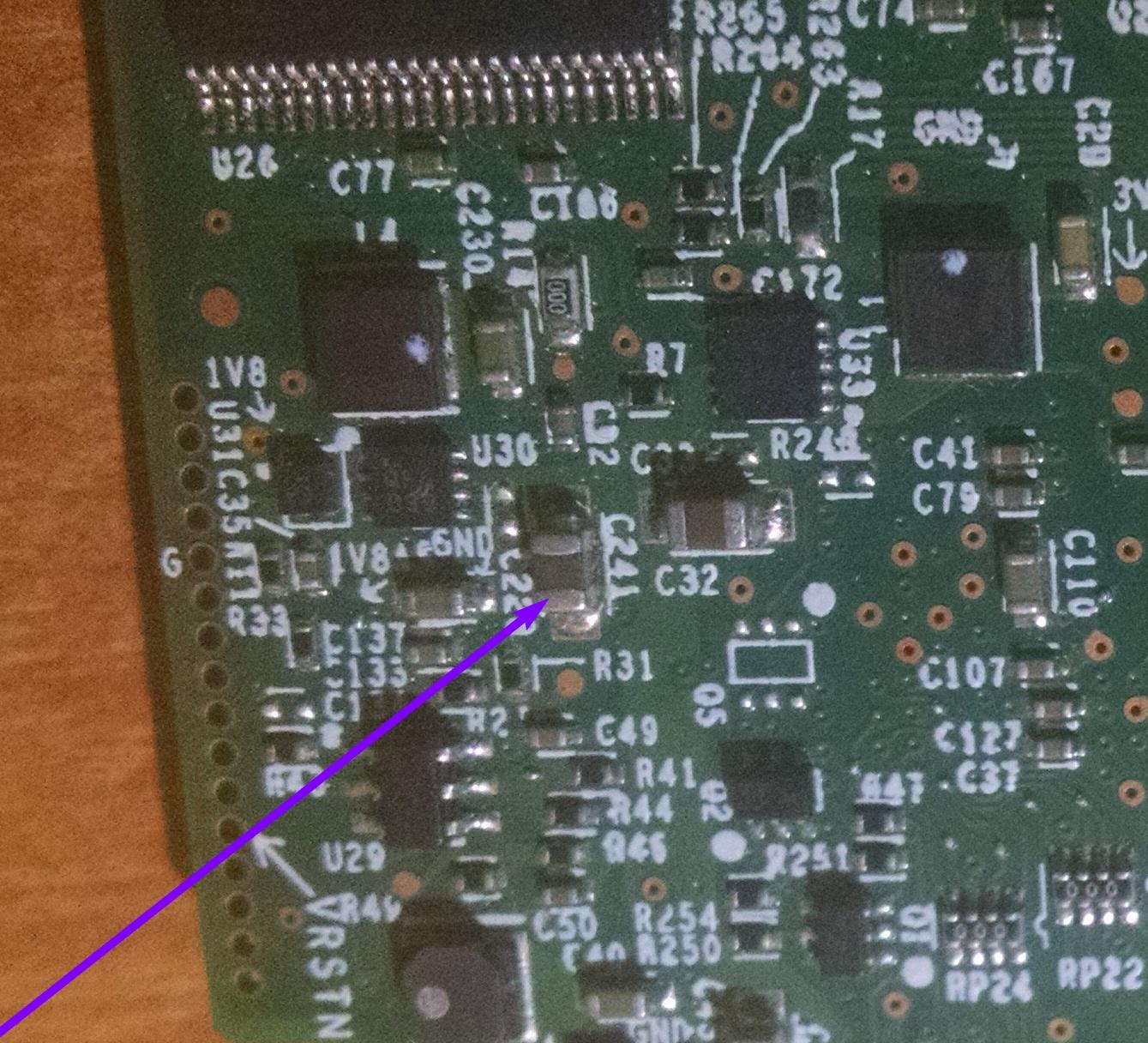

Tôi đã có một tụ điện C241 nóng chảy (được đánh dấu trên ảnh) trước khi tháo U30 và U33 (Tôi chưa kết nối SSD với cáp nguồn kể từ đó). Điện trở là 60 (200k) và bây giờ không có U30 và U33 thì là 40 (200k). Điều đó có nghĩa là gì? Tôi có nên kết nối SSD với cáp nguồn và kiểm tra nhiệt độ của các thành phần không?
Spoiler: Tụ điện nóng C241
Có 5 cuộn cảm -- L1, L2, L3, L4, L5. Xác định trực quan các IC (Unn) kết nối với các cuộn cảm này. Các cuộn cảm phải nằm ngay bên cạnh các IC. Ghi lại các ký hiệu trên các IC này, sau đó tháo chúng ra. Tất cả các IC sẽ cần được thay thế bằng các IC mới sau này.
Thay thế IC đơn đã được kết nối với các tụ điện bị đoản mạch đó (tất nhiên là phải sử dụng IC mới). Cuộn cảm liên quan của nó sẽ bị đoản mạch xuống đất (thông qua linh kiện lỗi không xác định). Bây giờ hãy cấp nguồn cho PCB bằng IC bộ chuyển đổi DC-DC đơn đó và kiểm tra các linh kiện nóng.
Bạn có thể mua các IC này từ Digikey, Farnell, Mouser, RS Components. Tôi sẽ tránh các nguồn Trung Quốc (quá nhiều hàng giả).
Tôi sẽ hữu ích hơn, nhưng ảnh chụp rất kém.
Thay thế IC đơn đã được kết nối với các tụ điện bị đoản mạch đó (tất nhiên là phải sử dụng IC mới). Cuộn cảm liên quan của nó sẽ bị đoản mạch xuống đất (thông qua linh kiện lỗi không xác định). Bây giờ hãy cấp nguồn cho PCB bằng IC bộ chuyển đổi DC-DC đơn đó và kiểm tra các linh kiện nóng.
Bạn có thể mua các IC này từ Digikey, Farnell, Mouser, RS Components. Tôi sẽ tránh các nguồn Trung Quốc (quá nhiều hàng giả).
Tôi sẽ hữu ích hơn, nhưng ảnh chụp rất kém.
Làm thế nào để xác định được cái nào?

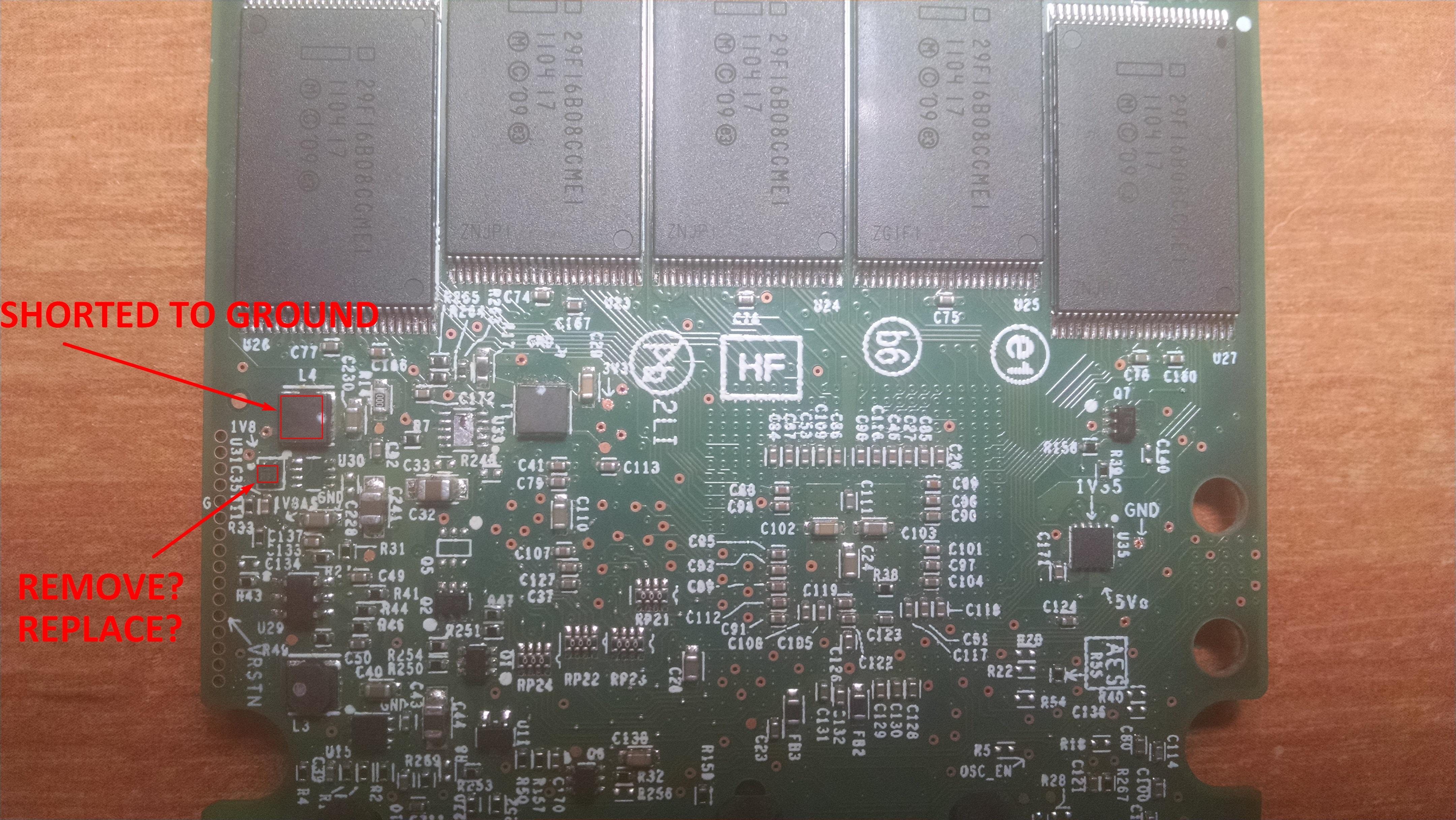

Hãy để tôi hiểu. L4 đã bị đoản mạch xuống đất, chúng tôi đã tháo U30 và U33 và L4 vẫn bị đoản mạch xuống đất. Các cuộn cảm khác không bị đoản mạch xuống đất. Điều đó có nghĩa là gì không? Có nhất thiết phải tháo TẤT CẢ các bộ chuyển đổi DC-DC (U**) không? Tôi vẫn không hiểu mình cần tháo những bộ nào. Tôi có cần tháo tất cả các thành phần bắt đầu bằng U không? Và thay thế những bộ nào? Ngoài ra, tôi không có cách nào để thường xuyên mua các thành phần mới. Tôi có một Donor đang trên đường đến, thế thôi. Tôi không thể mạo hiểm với các thành phần từ nhà tài trợ, chúng ta phải làm đúng và không được đốt cháy thứ gì đó.
Phần tiết lộ: L4
Thành phần nào được nối và thành phần nào không? Bức ảnh đẹp nhất tôi có thể chụp:

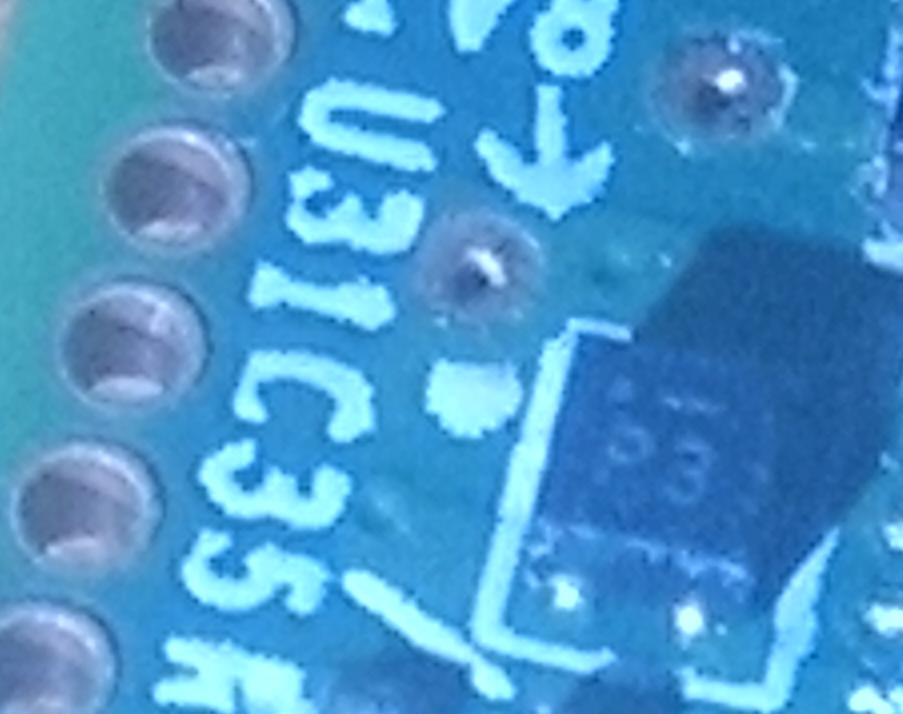

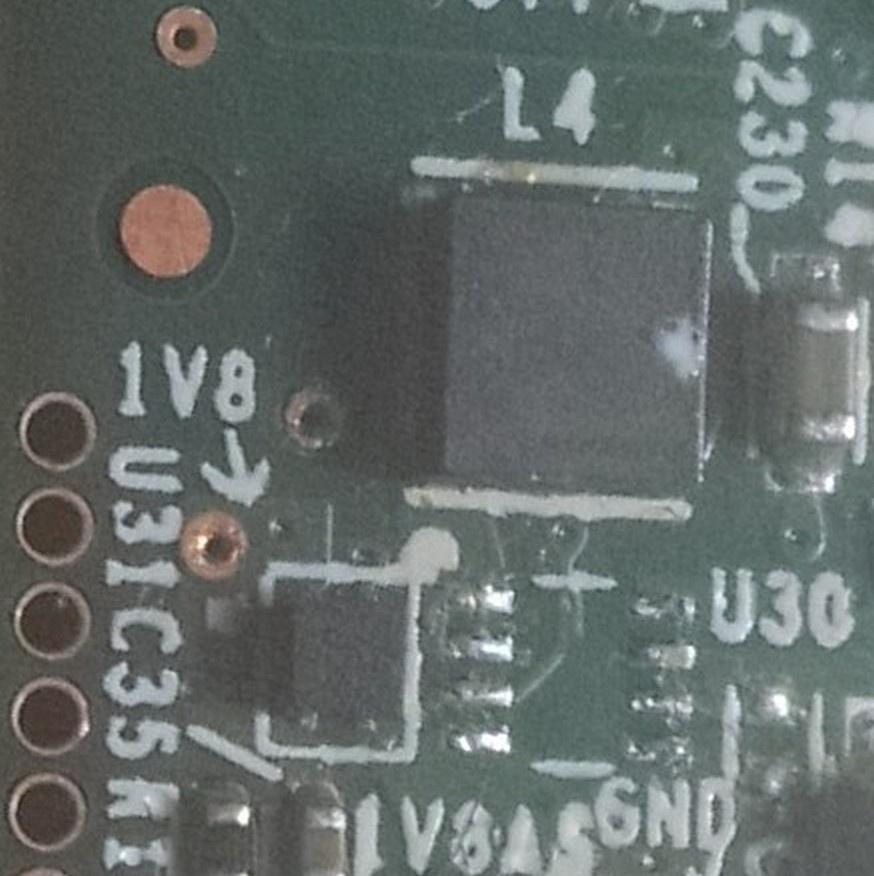

Phần tiết lộ: U30 U31 L4 - có dây hay không?
Giả sử U30 có dây và U31 thì không. Có lý do gì để cấp nguồn cho SSD ngay bây giờ, mà không cần U30 không? Ngoài ra, U30 có một hố, tôi nhìn thấy bằng mắt thường nhưng không thể chụp được bằng máy ảnh khoai tây của mình.
Tôi thực sự cần hướng dẫn của bạn về những việc cần làm ngay bây giờ, từng bước một. Hãy nhớ rằng tôi phải trả tiền cho công việc hàn nên tôi cần lên kế hoạch cho phù hợp.
Spoiler: U31 - P3

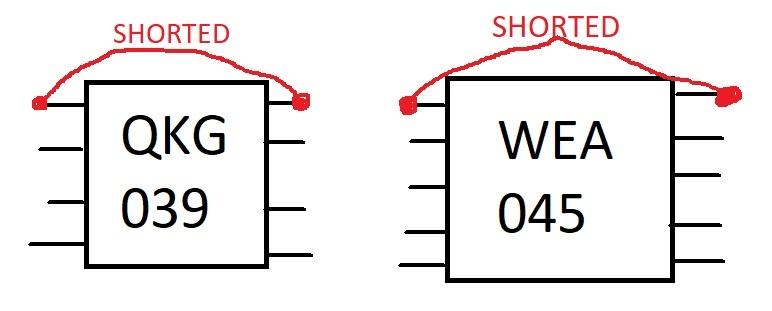

U30 ("QKG") là loại bạn cần thay thế để thử nghiệm.
"P3" có vẻ là công tắc tải (MIC94043YFL):
https://ww1.microchip.com/downloads...DSON-3A-High-Side-Load-Switch-DS20006607A.pdf
Công tắc tải được định mức cho điện áp đầu vào tối đa là 6V, vì vậy nó có thể bị hỏng khi tốt.
Bây giờ, chỉ tập trung vào U30. Chúng ta cần biết liệu có bất kỳ NAND nào đang nóng lên không. Đó là mối quan tâm lớn nhất của chúng ta. Nếu tất cả đều ổn, thì bạn vẫn có cơ hội.
"P3" có vẻ là công tắc tải (MIC94043YFL):
https://ww1.microchip.com/downloads...DSON-3A-High-Side-Load-Switch-DS20006607A.pdf
Công tắc tải được định mức cho điện áp đầu vào tối đa là 6V, vì vậy nó có thể bị hỏng khi tốt.
Bây giờ, chỉ tập trung vào U30. Chúng ta cần biết liệu có bất kỳ NAND nào đang nóng lên không. Đó là mối quan tâm lớn nhất của chúng ta. Nếu tất cả đều ổn, thì bạn vẫn có cơ hội.
Tôi đã có một người hiến tặng. Tôi sẽ thay thế U30 vào ngày mai.
Và một lần nữa. Chúng tôi đã có hai cuộn cảm bị ngắn mạch với GND: L1 và L4. Chúng tôi đã tháo U30 và U33. Cuộn cảm L1 không còn bị ngắn mạch với GND nữa, điều đó có nghĩa là U33 đã bị hỏng không? L4 vẫn bị ngắn mạch mặc dù U30 đã được tháo ra, điều đó có bình thường không? Bạn có nghĩ rằng hàn U30 từ người hiến tặng có thể loại bỏ được tình trạng ngắn mạch không? (Tôi hiểu đó không phải là mục tiêu ở đây, chỉ là hỏi thôi)
Dù sao thì U30 cũng sẽ được thay thế vào ngày mai.

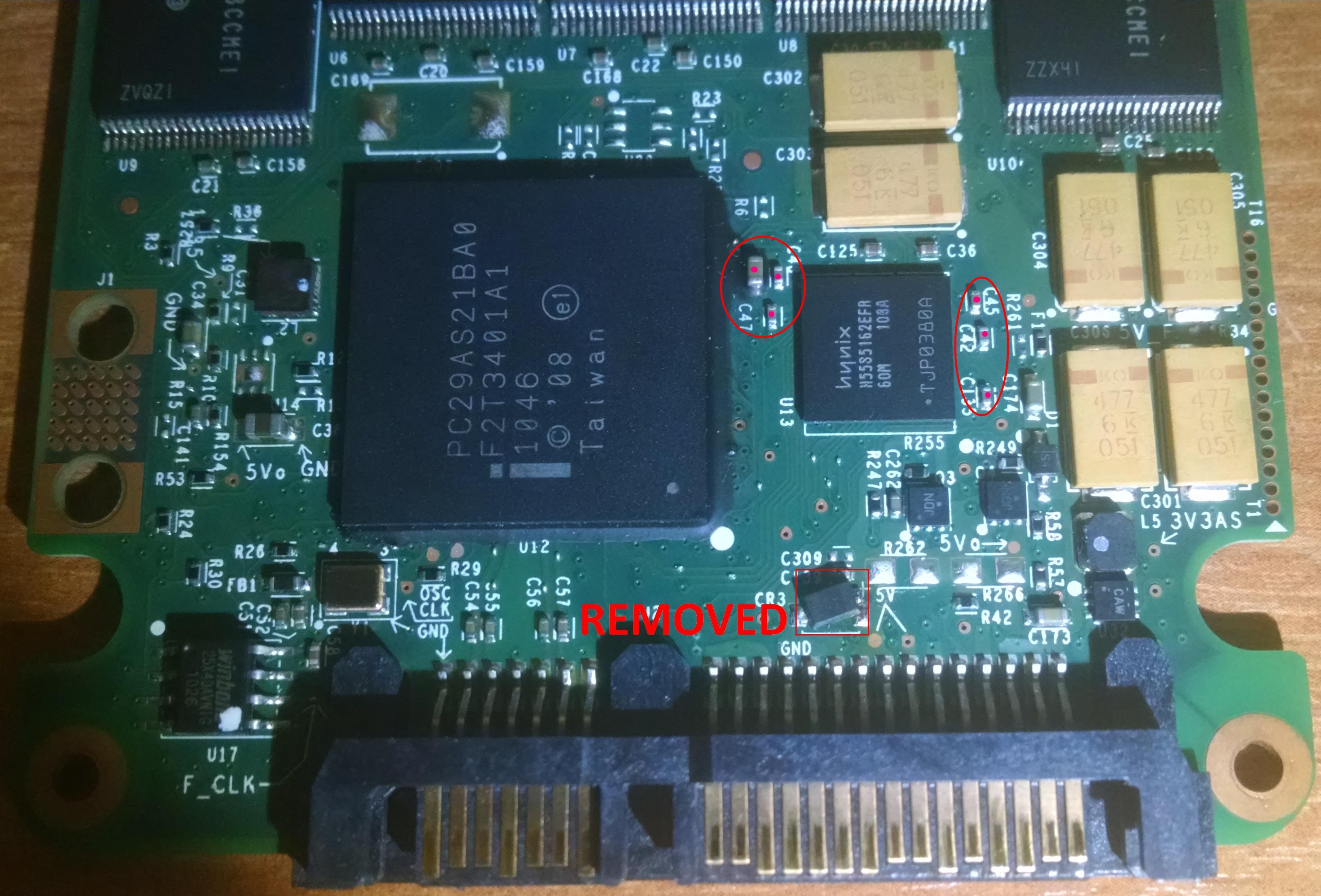

Tôi đã thay thế U30. Nó bắt đầu nóng rát sau 2-3 giây từ cả hai phía trong khu vực xung quanh U30. Thật khó để hiểu chính xác thành phần nào đang nóng lên.

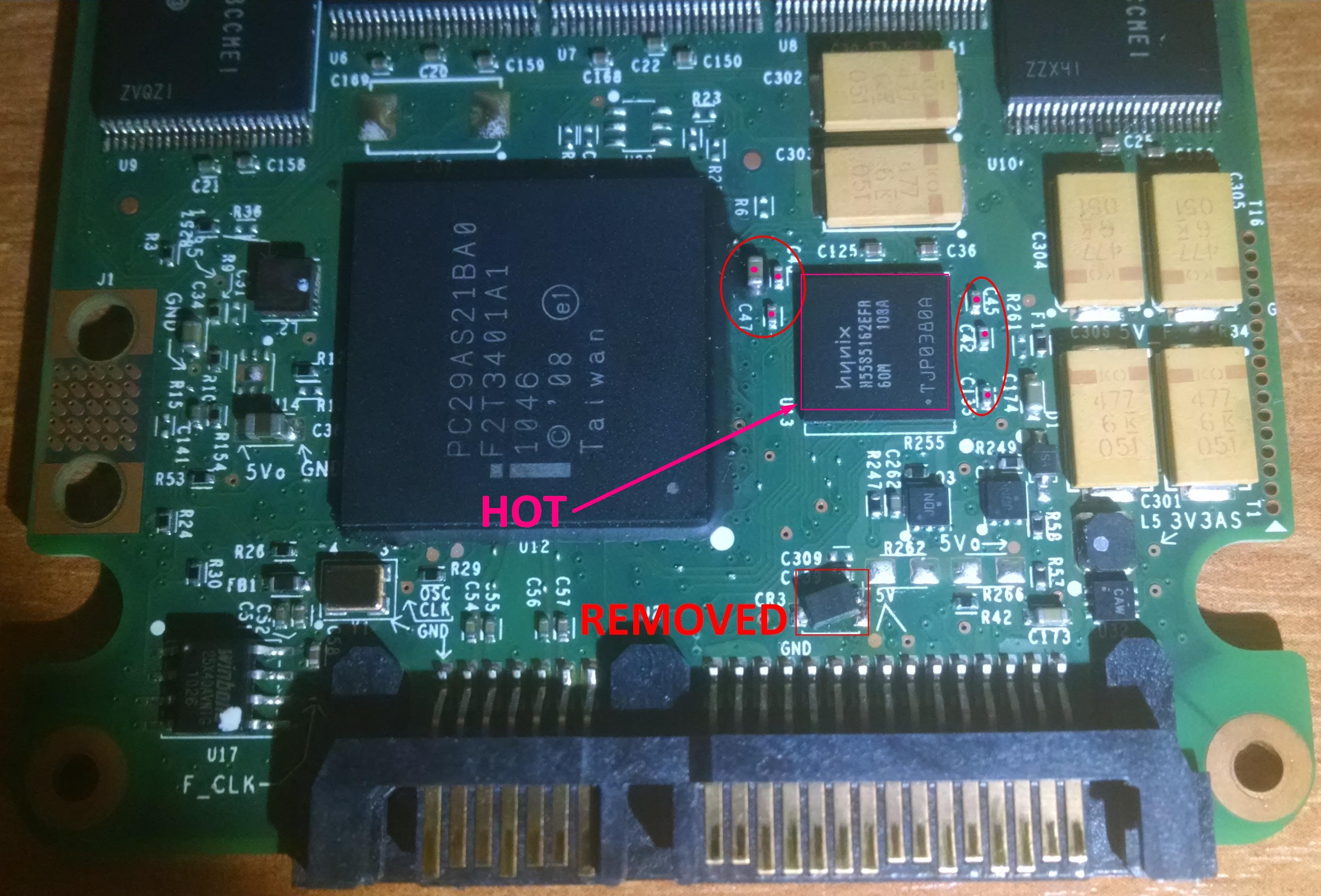

Ít nhất thì là thành phần này (Hynix H55S5162EFR-60M):
Phần tiết lộ: Hynix=nóng lên sau 2-3 giây
Tôi có nên tiếp tục tìm kiếm các phần tử nóng khác không?
