Đây không phải là lời khuyên đầu tư. Tác giả không nắm giữ bất kỳ cổ phiếu nào được đề cập. Wccftech.com có chính sách tiết lộ và đạo đức.
Một giám đốc của Intel tin rằng các thiết kế bóng bán dẫn trong tương lai có thể khiến nhu cầu về thiết bị quang khắc tiên tiến trở nên kém hấp dẫn hơn khi sản xuất chất bán dẫn cao cấp. Các máy quang khắc cực tím (EUV) của ASML là xương sống của ngành sản xuất chip tiên tiến hiện đại vì chúng cho phép các công ty như TSMC in các mạch cực nhỏ trên một tấm wafer silicon. Tuy nhiên, giám đốc Intel tin rằng các thiết kế bóng bán dẫn trong tương lai, bao gồm FET toàn cổng (GAAFET) và FET bổ sung (CFET), sẽ dựa nhiều hơn vào các bước sau quang khắc trong quá trình chế tạo và làm giảm tầm quan trọng chung của quang khắc trong quá trình sản xuất chip cao cấp.
Khắc thạch là bước đầu tiên trong quy trình và nó chuyển các thiết kế lên wafer. Sau đó, các thiết kế này được cố định thông qua các quy trình như lắng đọng và khắc. Quá trình lắng đọng cho thấy các nhà sản xuất chip lắng đọng vật liệu trên wafer trong khi quá trình khắc loại bỏ chúng một cách có chọn lọc để tạo ra các mẫu bóng bán dẫn và mạch cho chip.
Theo giám đốc Intel, các thiết kế bóng bán dẫn mới như GAAFET và CFET có thể làm giảm tầm quan trọng của máy quang khắc trong quy trình sản xuất chip. Những máy này, đặc biệt là máy quét EUV, đã đóng vai trò quan trọng trong việc sản xuất chip với công nghệ 7 nanomet và tiên tiến do khả năng truyền hoặc in các thiết kế mạch nhỏ trên wafer.

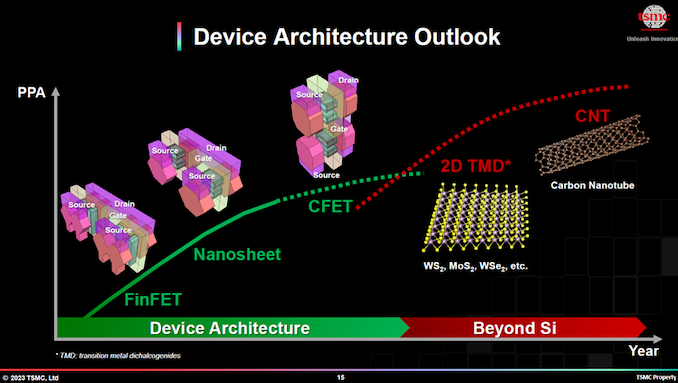

Một slide thuyết trình của TSMC cho thấy quá trình tiến hóa của bóng bán dẫn.
Sau khi các thiết kế được chuyển, quá trình khắc sẽ loại bỏ vật liệu thừa khỏi wafer để hoàn thiện chúng. Hầu hết các thiết kế bóng bán dẫn hiện tại đều tuân theo mô hình FinFET, trong đó các bóng bán dẫn được kết nối với vật liệu cách điện ở phía dưới và đi qua một cổng điều khiển dòng điện bên trong chúng. Các thiết kế mới hơn, chẳng hạn như GAAFET bao bọc cổng xung quanh các bóng bán dẫn, với các nhóm bóng bán dẫn nằm song song. Các thiết kế bóng bán dẫn siêu cao cấp, chẳng hạn như CFET, xếp chồng các nhóm bóng bán dẫn lên nhau và tiết kiệm không gian trên tấm wafer.
Theo giám đốc Intel, vì thiết kế GaaFET và CFET "bọc" cổng từ mọi phía, nên việc loại bỏ vật liệu thừa khỏi tấm wafer là rất quan trọng. 'Bọc' yêu cầu các nhà sản xuất chip phải loại bỏ vật liệu thừa theo chiều ngang, do đó, thay vì tăng thời gian một tấm wafer dành cho máy in thạch bản để giảm kích thước tính năng, các nhà sản xuất sẽ tập trung nhiều hơn vào việc loại bỏ vật liệu thông qua quá trình khắc.
Tầm quan trọng ngày càng tăng của hướng 'ngang' trong chế tạo chip có nghĩa là các máy EUV NA cao "ít có khả năng" trở nên quan trọng đối với sản xuất chip như các máy quét EUV tiền nhiệm của chúng, để sản xuất chip trên công nghệ 7 nanomet hoặc công nghệ tiên tiến. Kết quả cuối cùng của sự thay đổi này là nó "giảm sự phụ thuộc vào tính năng tối thiểu vì bạn vẫn có thể đạt được mật độ cao, không chỉ trên một mặt phẳng nhất định mà còn theo chiều dọc", vị giám đốc điều hành tin tưởng.
Một giám đốc của Intel tin rằng các thiết kế bóng bán dẫn trong tương lai có thể khiến nhu cầu về thiết bị quang khắc tiên tiến trở nên kém hấp dẫn hơn khi sản xuất chất bán dẫn cao cấp. Các máy quang khắc cực tím (EUV) của ASML là xương sống của ngành sản xuất chip tiên tiến hiện đại vì chúng cho phép các công ty như TSMC in các mạch cực nhỏ trên một tấm wafer silicon. Tuy nhiên, giám đốc Intel tin rằng các thiết kế bóng bán dẫn trong tương lai, bao gồm FET toàn cổng (GAAFET) và FET bổ sung (CFET), sẽ dựa nhiều hơn vào các bước sau quang khắc trong quá trình chế tạo và làm giảm tầm quan trọng chung của quang khắc trong quá trình sản xuất chip cao cấp.
Giám đốc Intel cho biết các công ty khắc có thể đóng vai trò lớn hơn trong sản xuất chất bán dẫn trong tương lai
Trong một cuộc thảo luận được đăng trên nền tảng nghiên cứu đầu tư Tegus và được chia sẻ trên X, một giám đốc Intel giấu tên chia sẻ rằng các thiết kế vận chuyển trong tương lai sẽ dựa ít hơn vào thiết bị quang khắc tiên tiến và nhiều hơn vào công nghệ khắc. Trong khi các máy quang khắc, chẳng hạn như máy quét EUV tiên tiến và EUV NA cao của ASML là thiết bị sản xuất chip được thảo luận rộng rãi nhất, đặc biệt là do các hạn chế kiểm soát xuất khẩu, thì việc sản xuất chip cũng liên quan đến các bước khác.Khắc thạch là bước đầu tiên trong quy trình và nó chuyển các thiết kế lên wafer. Sau đó, các thiết kế này được cố định thông qua các quy trình như lắng đọng và khắc. Quá trình lắng đọng cho thấy các nhà sản xuất chip lắng đọng vật liệu trên wafer trong khi quá trình khắc loại bỏ chúng một cách có chọn lọc để tạo ra các mẫu bóng bán dẫn và mạch cho chip.
Theo giám đốc Intel, các thiết kế bóng bán dẫn mới như GAAFET và CFET có thể làm giảm tầm quan trọng của máy quang khắc trong quy trình sản xuất chip. Những máy này, đặc biệt là máy quét EUV, đã đóng vai trò quan trọng trong việc sản xuất chip với công nghệ 7 nanomet và tiên tiến do khả năng truyền hoặc in các thiết kế mạch nhỏ trên wafer.
Một slide thuyết trình của TSMC cho thấy quá trình tiến hóa của bóng bán dẫn.
Sau khi các thiết kế được chuyển, quá trình khắc sẽ loại bỏ vật liệu thừa khỏi wafer để hoàn thiện chúng. Hầu hết các thiết kế bóng bán dẫn hiện tại đều tuân theo mô hình FinFET, trong đó các bóng bán dẫn được kết nối với vật liệu cách điện ở phía dưới và đi qua một cổng điều khiển dòng điện bên trong chúng. Các thiết kế mới hơn, chẳng hạn như GAAFET bao bọc cổng xung quanh các bóng bán dẫn, với các nhóm bóng bán dẫn nằm song song. Các thiết kế bóng bán dẫn siêu cao cấp, chẳng hạn như CFET, xếp chồng các nhóm bóng bán dẫn lên nhau và tiết kiệm không gian trên tấm wafer.
Theo giám đốc Intel, vì thiết kế GaaFET và CFET "bọc" cổng từ mọi phía, nên việc loại bỏ vật liệu thừa khỏi tấm wafer là rất quan trọng. 'Bọc' yêu cầu các nhà sản xuất chip phải loại bỏ vật liệu thừa theo chiều ngang, do đó, thay vì tăng thời gian một tấm wafer dành cho máy in thạch bản để giảm kích thước tính năng, các nhà sản xuất sẽ tập trung nhiều hơn vào việc loại bỏ vật liệu thông qua quá trình khắc.
Tầm quan trọng ngày càng tăng của hướng 'ngang' trong chế tạo chip có nghĩa là các máy EUV NA cao "ít có khả năng" trở nên quan trọng đối với sản xuất chip như các máy quét EUV tiền nhiệm của chúng, để sản xuất chip trên công nghệ 7 nanomet hoặc công nghệ tiên tiến. Kết quả cuối cùng của sự thay đổi này là nó "giảm sự phụ thuộc vào tính năng tối thiểu vì bạn vẫn có thể đạt được mật độ cao, không chỉ trên một mặt phẳng nhất định mà còn theo chiều dọc", vị giám đốc điều hành tin tưởng.
