Hỏi / Đáp Kết nối giá đỡ USB có đầu nối bên trong lạ vào bố cục thông thường?

[stormag]

Tôi muốn kết nối giá đỡ USB ở mặt sau (nhiều khả năng là đi kèm với bo mạch chủ Abit KG7 trước đây của tôi) với đầu nối bên trong của bo mạch chủ hiện đại (Asus P6X58D-E cũ nhưng chắc chắn).

Nhưng bất ngờ tôi nhận ra rằng đầu nối bên trong của giá đỡ có lỗ kim kín ở phía đối diện (liên kết đến ảnh bên dưới).

Bạn có biết tiêu chuẩn của giá đỡ là gì không và/hoặc có cách nào để kết nối giá đỡ với bo mạch chủ mà không cần hàn không (có bất kỳ bộ chuyển đổi nào không)?

http://adamrucki%[email protected]/misc/usb_layout.jpg

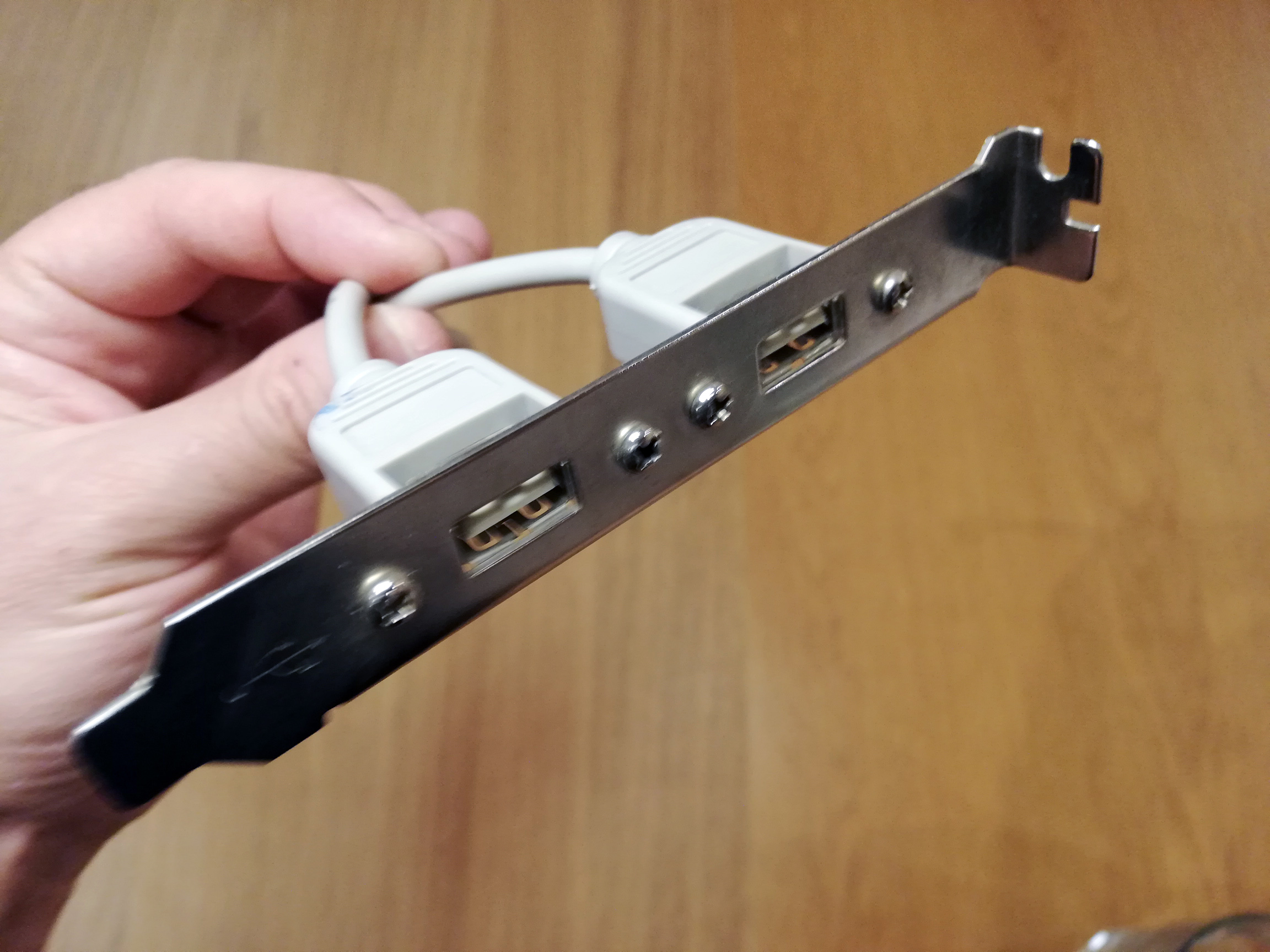

http://adamrucki%[email protected]/misc/usb_bracket.jpg



[Ralston18]

Đầu nối hoặc phích cắm nào ở đầu kia của cáp màu trắng?

Ảnh?



[stormag]

Đầu kia của cáp màu trắng là loại đầu nối hoặc phích cắm nào?

Ảnh?

Liên kết đến ảnh có trong bài đăng gốc – vì một lý do nào đó, tôi không thể chèn chúng dưới dạng hình ảnh trong chủ đề.



[kanewolf]

Liên kết đến các bức ảnh nằm trong bài đăng gốc – vì một lý do nào đó, tôi không thể chèn chúng dưới dạng hình ảnh trong chủ đề.

Cùng một hình ảnh được hiển thị hai lần -- hình ảnh trong ngoặc.



[Ralston18]

Đăng hình ảnh ở đây qua imgur (www.imgur.com).



[stormag]

https://imgur.com/osNwDqZ

Xem: https://imgur.com/osNwDqZ

https://imgur.com/LW83EGI

Xem: https://imgur.com/LW83EGI



[stormag]

Đăng hình ảnh ở đây qua imgur (www.imgur.com).

Cảm ơn và voilà!



[Ralston18]

Dựa trên sơ đồ chân cắm mà tôi tìm thấy, phích cắm màu đen có vẻ là "Đầu nối USB mặt trước".

Đầu nối USB mặt trước

Hãy tìm kiếm thêm và sửa đổi tiêu chí tìm kiếm khi bạn tìm hiểu....

Trừ khi các chân cắm có thể khớp hoàn toàn với bo mạch chủ máy chủ ASUS dự định, nếu không, tôi sẽ rất cảnh giác khi cắm giá đỡ vào.

Đầu mũi tên màu xanh là "Không có chân cắm".

Nên sử dụng đồng hồ vạn năng để xác nhận khả năng kết nối từ đầu đến cuối.

Trừ khi có một số xác nhận cụ thể rằng giá đỡ bộ chuyển đổi khớp và có thể sử dụng cho USB trên máy chủ ASUS dự định.



[CountMike]

Cảm ơn và voilà!

Nó phù hợp với hệ thống dây điện tiêu chuẩn cho USB phiên bản 1 và v2. Lỗ "bổ sung" và một lỗ bị chặn để định hướng đúng đầu nối USB mặt trước của MB.
