Hỏi / Đáp Hỗ trợ màu 10 bit trên card RTX 3000.

[AlexT-BR]

Xin chào,
Tôi có một máy tính xách tay chạy Quadro P4200 (Pascal) và tôi đã kết nối một card ngoài RTX 3090 qua Thunderbolt.
Tôi đang sử dụng trình điều khiển Geforce cho cả hai card.
Và tôi có màn hình SDR 10 bit. Nó được phát hiện tốt trên cả hai card và chế độ màu 10 bit có sẵn.
Khi tôi kiểm tra đầu ra 10 bit bằng https://displayhdr.org/downloads/ công cụ VESA DisplayHDR CTS 1.2, tôi phát hiện ra rằng đầu ra 10 bit trên RTX 3090 là giả.

Tôi đang có kế hoạch sử dụng 3090 làm mặc định. Tôi có thể khắc phục bằng cách nào?

Cảm ơn!



[rene641]

Tôi có một RTX 4080 Super và một màn hình Dell 2721D. Tôi đã đặt tốc độ làm mới thành 144 Hz và ở cài đặt này, tôi nhận được 12 bit theo thử nghiệm Vesa. Nếu tôi tăng tốc độ làm mới, nó sẽ giảm xuống còn 8 bit. Nhà sản xuất màn hình không ghi về điều này trong hướng dẫn sử dụng... Tôi đã đặt 144 Hz trong Windows trong phần cài đặt hiển thị nâng cao và ở đây tôi cũng thấy ghi 12 bit. Hãy thử giảm tốc độ làm mới nếu điều đó hữu ích.



[Gaidax]

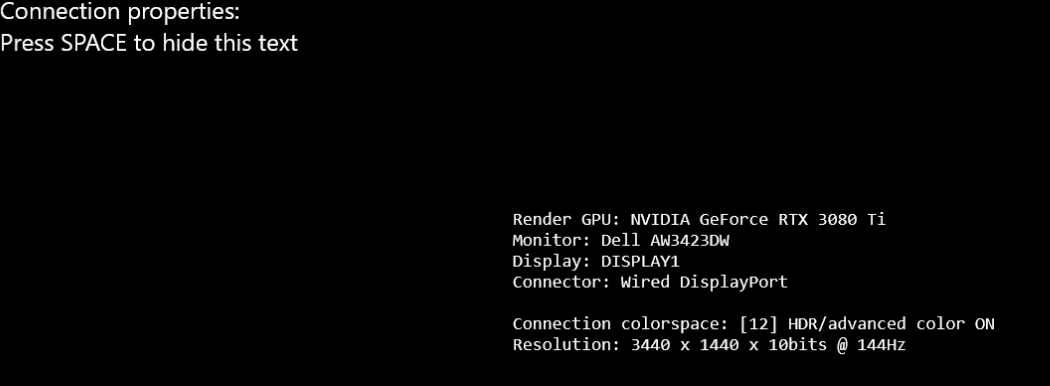

Ý bạn là 10bit giả à? Đây là kết quả đầu ra của tôi từ công cụ với 3080Ti. Bạn có thể cung cấp kết quả đầu ra để chúng tôi có thể xem những gì đang diễn ra không?



[AlexT-BR]

Các con số không có ý nghĩa gì, chỉ cần thao tác đơn giản, bạn thậm chí có thể có được 16 bit.
Tôi đã chụp ảnh bằng điện thoại nên bạn có thể dễ dàng thấy sự khác biệt. Trong tiện ích, bạn cần sử dụng phím "trang xuống" để đến mục số 7 và xem màn hình hiển thị trực quan.

https://drive.google.com/file/d/1Ep9V_FCX0WTbevLXrRIvTnDVJB6fMWoq/view



[Gaidax]

Đó, với tôi thì có vẻ ổn. Sự khác biệt rõ ràng giữa 8 bit và 10 bit ở đây.




Bây giờ câu hỏi đặt ra là bạn đang điều khiển độ phân giải và tốc độ làm mới nào. Thunderbolt có tốc độ tối đa là 20/40gbps, có thể nó không đủ để xuất ra 10 bit ở độ phân giải và tốc độ làm mới mong muốn của bạn.

Tất cả GPU Nvidia của thế hệ thứ 4 gần đây đều hỗ trợ đầu ra 10 bit thực, bao gồm cả 3090. Giới hạn duy nhất là băng thông kết nối và khả năng hiển thị. Vì khả năng hiển thị trong trường hợp của bạn, thì vấn đề có thể xảy ra là kết nối Thunderbolt không có đủ băng thông để điều khiển mức màu đó ở tốc độ làm mới và độ phân giải của bạn.



[AlexT-BR]

Bạn có thể chụp ảnh trên điện thoại không? Nhiếp ảnh giải quyết được vấn đề hiển thị ở phía người xem vì nó sử dụng toàn bộ dải động của máy ảnh.

Không, tôi đang sử dụng kết nối HDMI trực tiếp, thunderbolt của tôi ở chế độ PCI-e x4 Gen 3 và không thể tác động.



[Gaidax]

Bạn có thể chụp ảnh bằng điện thoại không? Nhiếp ảnh giải quyết được vấn đề hiển thị ở phía người xem vì nó sử dụng toàn bộ dải động của máy ảnh.

Không, tôi đang sử dụng kết nối HDMI trực tiếp, thunderbolt của tôi ở chế độ PCI-e x4 Gen 3 và không thể tác động.

Tôi đảm bảo với bạn rằng tôi thấy chính xác điều tương tự bằng máy ảnh.

Một lần nữa, bạn nói "không thể" tác động. Nhưng tôi nói với bạn rằng chế độ Thunderbolt của bạn không quan trọng - nó có rất nhiều hạn chế về băng thông có thể gây ra điều đó ngay cả với loại cáp bạn sử dụng. Bạn cần xác minh phiên bản Thunderbolt thực sự bạn có và loại cáp bạn sử dụng được đánh giá ở mức nào.

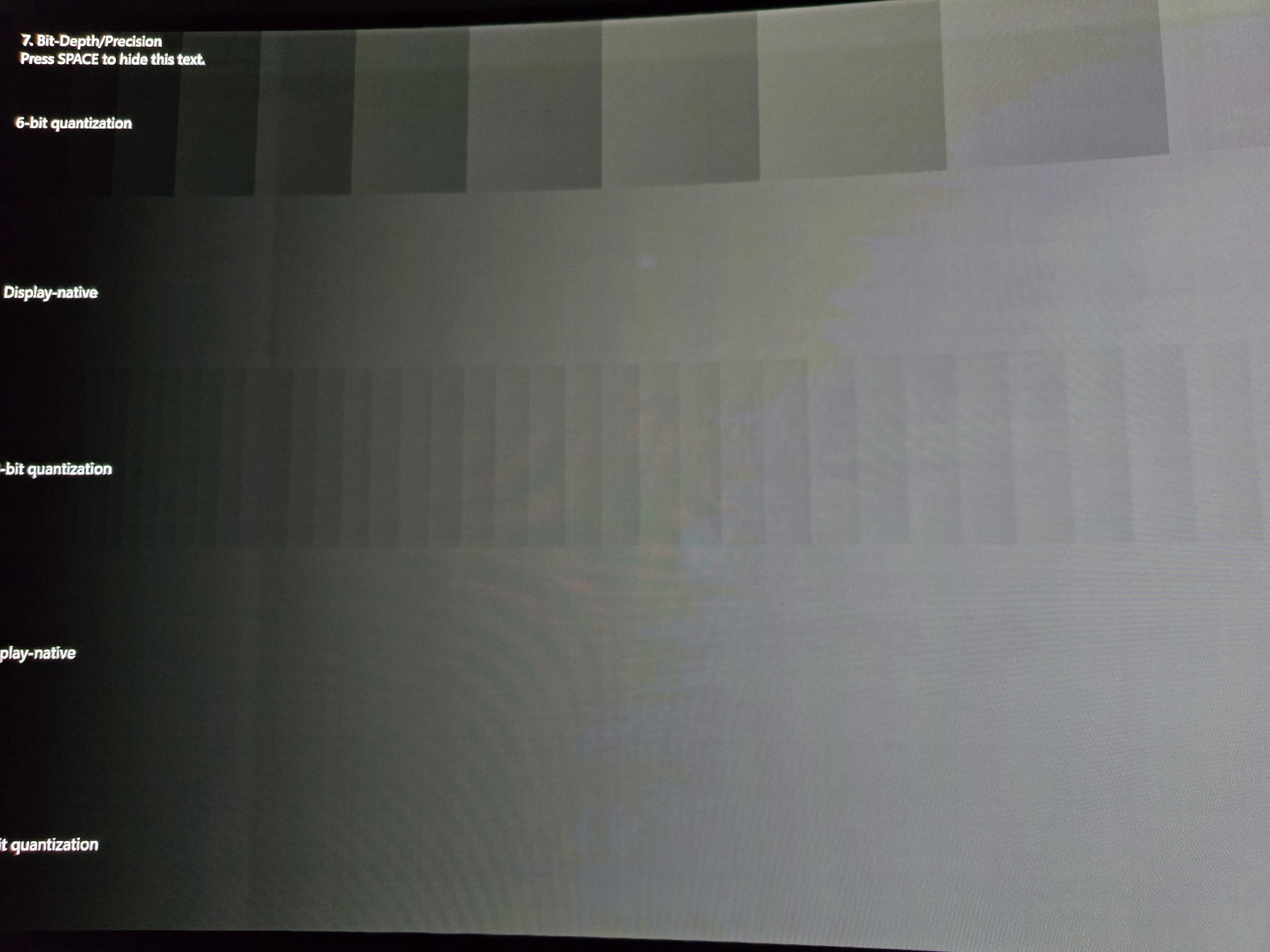

Đây là một bức ảnh tôi chụp bằng S24 Ultra của mình, có camera tốt nhất có thể. 3080Ti, về cơ bản là giống hệt 3090, nhưng được cắt giảm một chút.



[AlexT-BR]

Liên kết PСI-e có tác động hơi khác một chút. Ví dụ, trên các card màn hình cũ (Radeon R9 290) để tiết kiệm năng lượng trong máy tính để bàn, liên kết đã được cắt thành x1 gen1, trong các card mới hơn, toàn bộ chiều rộng vẫn giữ nguyên, nhưng BW cho mỗi cặp được giảm xuống gen1. Tương tự, nó hoạt động với tôi thông qua Thunderbolt. Tốc độ liên kết trong máy tính để bàn là x4 gen1 (GPU-Z).
Màn hình của tôi là 1080p 60Hz, 10bit, SDR = HDMI BW đỉnh ~ 4,5Gbit.
PCI-e x4 Gen 1 = 10Gbit
PCI-e x4 Gen 3 = 40Gbit
Tuy nhiên, tôi đồng ý rằng đây là một vấn đề có thể tranh luận.

Tôi tin rằng sự khác biệt chính giữa các thiết lập của chúng ta là bạn có màn hình HDR, của tôi là SDR.
Việc triển khai HDR là không thể nếu không có 10+ bit cho mỗi pixel, một câu hỏi khác là trình điều khiển RTX xử lý màn hình SDR như thế nào.

Ví dụ, trong ảnh của bạn, tôi có thể thấy rõ rằng bạn có màn hình 10+ bit, nhưng ảnh chụp màn hình ở trên trong trình duyệt được hiển thị là 8 bit đối với tôi, ngay cả với Quadro. Tôi sử dụng trình duyệt Google Chrome.

https://drive.google.com/file/d/1yhCY_1Nh3Vya049VUoHMzbouS9dsOF9T/view?usp=sharing

Cảm ơn bạn đã dành thời gian chụp ảnh. Có cách nào để tắt HDR nhưng vẫn giữ nguyên 10 bit và đảm bảo tiện ích VESA sẽ hiển thị đúng gradient 10 bit không?



[Gaidax]

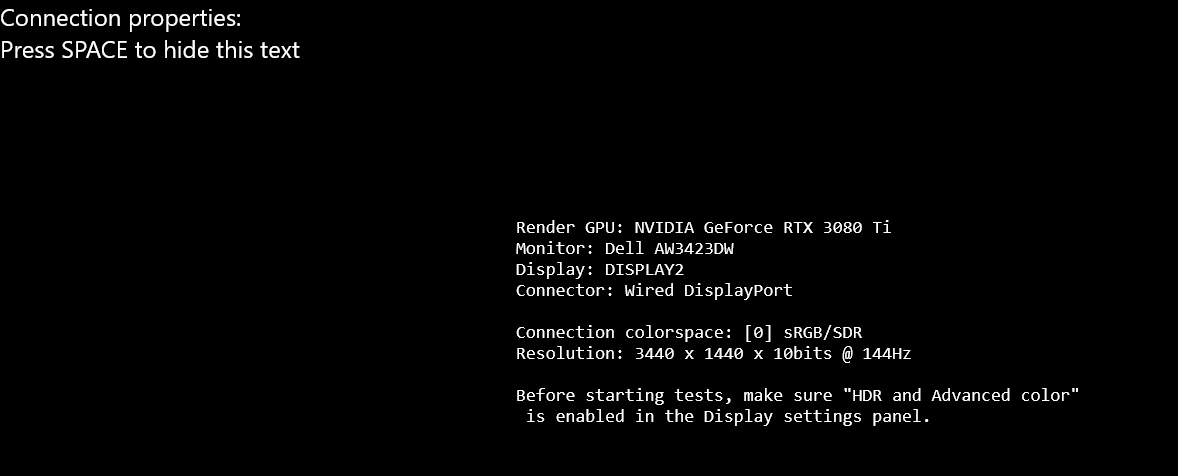

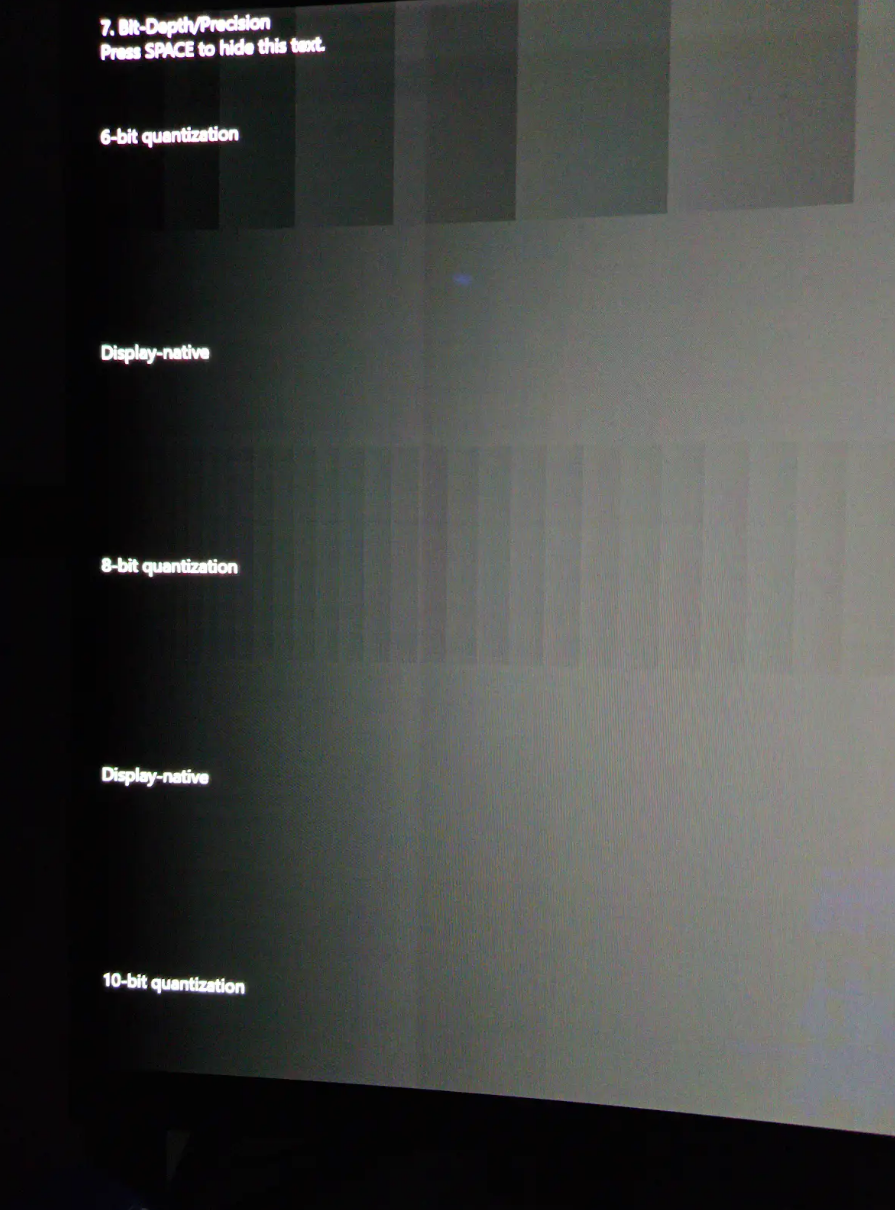

Tôi đã chuyển sang chế độ SDR, đây là kết quả.

Tôi đã vô tình cắt mất chú giải công cụ khi chụp ảnh, nhưng bạn có thể suy ra.

Dù sao thì, ngay cả ở chế độ SDR thì có vẻ vẫn đúng.

Có điều gì đó ở phía bạn. Với độ phân giải/tốc độ làm mới của bạn - bạn sẽ không gặp vấn đề gì về băng thông, điều này có thể có nghĩa là một số loại cài đặt ở đâu đó đã làm hỏng nó.

Bạn có vô tình tắt Advanced Color trong Windows không? Hãy thử bật nó lên và xem, và nếu vẫn còn vấn đề thì hãy xóa trình điều khiển và công cụ bằng DDU và cài đặt lại chúng. Có vẻ như đang mò mẫm trong bóng tối ở đây, nhưng sự thật là vậy - card sẽ có khả năng thực hiện những gì bạn cần, trừ khi có một số loại vấn đề tương thích kỳ lạ với cách kết nối của nó.



[AlexT-BR]

Cảm ơn bạn!

Tôi sẽ thử cài đặt lại trình điều khiển và có thể là một số thứ khác...
Tôi có thể hỏi, ảnh chụp màn hình của bạn có hiển thị đúng trên trình duyệt của bạn không? Ý tôi là, nó có khớp với ảnh chụp không hay vẫn trông giống 8-bit?



[Gaidax]

Cảm ơn bạn!

Tôi sẽ thử cài đặt lại trình điều khiển và có thể thử một số cách khác...
Tôi có thể hỏi, ảnh chụp màn hình của bạn có hiển thị đúng trên trình duyệt không? Ý tôi là, nó có khớp với ảnh không hay trông vẫn là 8-bit?

Tôi không chắc 100% ý bạn muốn nói, nhưng đúng vậy - ảnh chụp màn hình tôi thấy trên trình duyệt có vẻ giống với những gì tôi thấy trực tiếp từ ứng dụng trong mọi trường hợp. Với tôi, luôn có sự khác biệt rõ ràng giữa phần 8 bit và 10 bit, như bạn thấy trong hình ảnh ở trên cho dù trực tiếp từ ứng dụng hay khi xem ảnh chụp màn hình trong trình duyệt.



[AlexT-BR]

Với tôi, ảnh chụp màn hình trông giống 8 bit. Điều này có nghĩa là gradient Hiển thị gốc khớp với lượng tử hóa 8 bit.
Bạn có đang sử dụng Google Chrome không?



[Gaidax]

Với tôi, ảnh chụp màn hình trông giống 8 bit. Điều này có nghĩa là gradient Hiển thị gốc khớp với lượng tử hóa 8 bit.
Bạn có đang sử dụng Google Chrome không?

Edge. Nhưng nó cũng có vẻ ổn trong Chrome.



[AlexT-BR]

Tôi xin lỗi, tôi chỉ đang kiểm tra lại..
Bạn có thể xác nhận rằng bạn thấy một gradient 10 bit không có các bước trực tiếp từ trình duyệt, giống như trong ảnh khi bạn xem bài đăng của mình không?
https://drive.google.com/file/d/14ErV_BBMuNjaeQ1Y9gaZ0h2eH1wKO7MV/view

Thực ra thì khá tuyệt, tôi không nghĩ trình duyệt hỗ trợ nó. Tôi biết YouTube có hỗ trợ phát trực tuyến 10 bit, nhưng chỉ dành cho một số video.



[Gaidax]

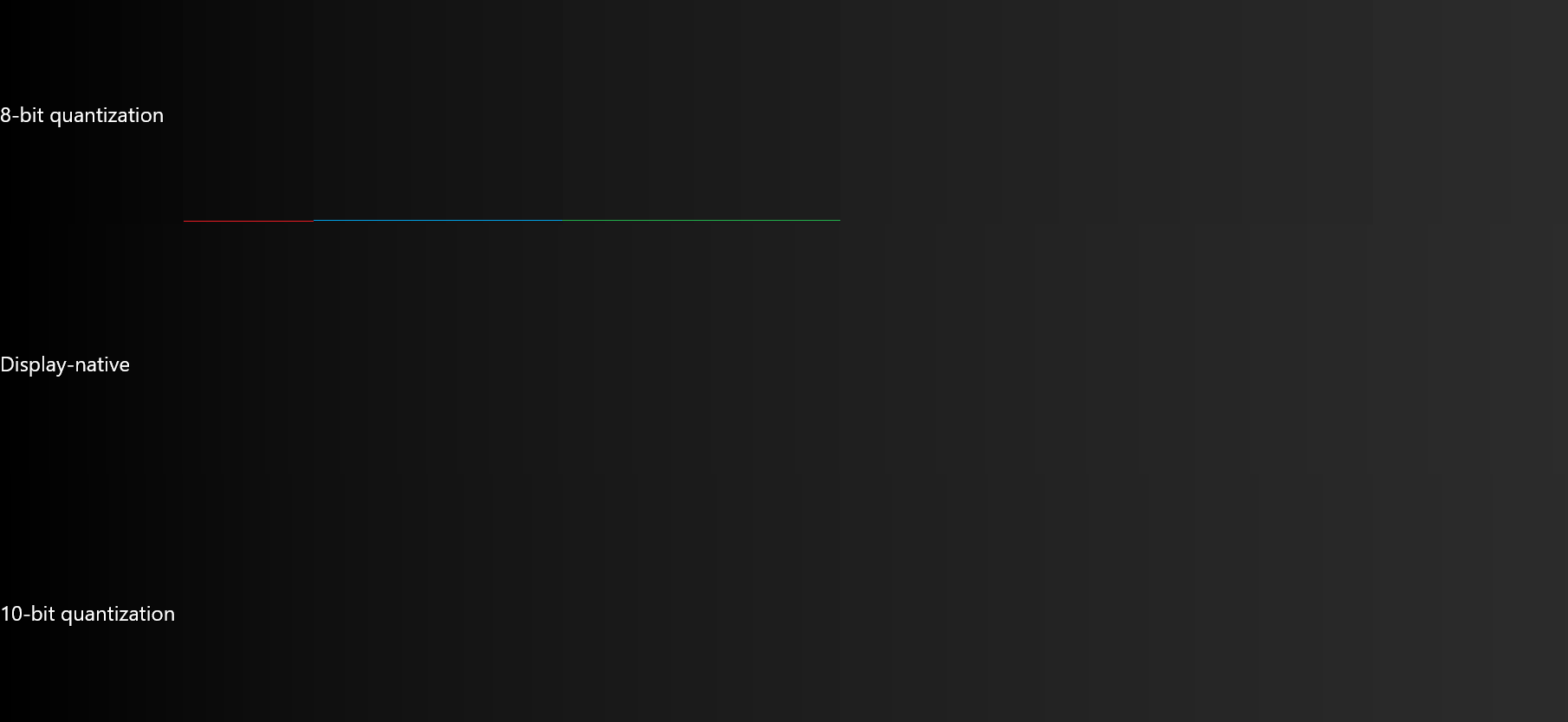

Đây là một số ví dụ phóng to tốt hơn về những gì tôi thấy trong ảnh chụp màn hình:

Trong phần 8 bit, bạn có các bước nhỏ giữa các gradient màu xám, và sau đó bạn có một bước lớn - tôi phân biệt nó bằng đường màu. Như trong ví dụ bên trong vùng đường màu xanh lam cho 8 bit có 7 bước nhỏ và toàn bộ vùng màu xanh lam trông giống như một sự thay đổi lớn từ gradient mà vùng màu đỏ biểu diễn.

Các phần Native và 10 bit không có các bước lớn rõ ràng này. Nếu bạn cố gắng nhìn thấy chúng, bạn có thể "cảm thấy" chúng ở đó, nhưng 8 bit thì hoàn toàn rõ ràng - bạn không cần phải nheo mắt hoặc phóng to để nhìn, trong khi các bước chính 10 bit hầu như không nhìn thấy được đến mức tôi không chắc chúng có ở đó hay tôi đang tưởng tượng ra điều gì đó.

Các bước nhỏ hơn có trong cả 3, nhưng trong 10 bit và bản gốc, các bước có vẻ ngắn hơn về độ dài và các bước lớn gần như không thể phân biệt được, ít nhất là ở phần tối hơn của hình ảnh.

Tuy nhiên, tôi không nghĩ ảnh chụp màn hình này thực sự là sự thật 10 bit, nó cho thấy sự khác biệt giữa các dòng 8 bit và 10 bit, nhưng tôi không nghĩ nó thực sự tốt bằng những gì bạn nhìn thấy bằng mắt thường/máy ảnh. Vì vậy, phương pháp máy ảnh vẫn tốt hơn.



[Gaidax]

Tôi đã chụp ảnh thô đầy đủ bằng S24 Ultra: https://drive.google.com/file/d/1-MmM-NG5FbE4sUKparlMBcaiKaJavrXq/

Đúng vậy, nó chắc chắn không giống ảnh chụp màn hình nên ảnh chụp màn hình đơn giản vẫn là 8 bit.

Các bước xuất hiện ở 8 bit không có ở phần 10 bit trong hình ảnh thô.

Nhân tiện thì đó là ở chế độ SDR.



[AlexT-BR]

Không thể truy cập vào liên kết. Một bức ảnh thông thường là đủ. Chúng cho thấy rõ ràng cách diễn giải do phạm vi độ sáng mà máy ảnh tạo ra được mở rộng.

Vâng, sẽ thật tuyệt nếu bạn cũng chụp ảnh bài đăng của mình bằng ảnh chụp màn hình ở chế độ SDR.



[Gaidax]

Không thể truy cập vào liên kết. Một bức ảnh thông thường là đủ. Chúng cho thấy rõ ràng cách diễn giải do phạm vi độ sáng mà máy ảnh tạo ra được mở rộng.

Đúng vậy, sẽ thật tuyệt nếu bạn cũng chụp ảnh bài đăng của mình bằng ảnh chụp màn hình ở chế độ SDR.

Bây giờ bạn có thể truy cập liên kết.

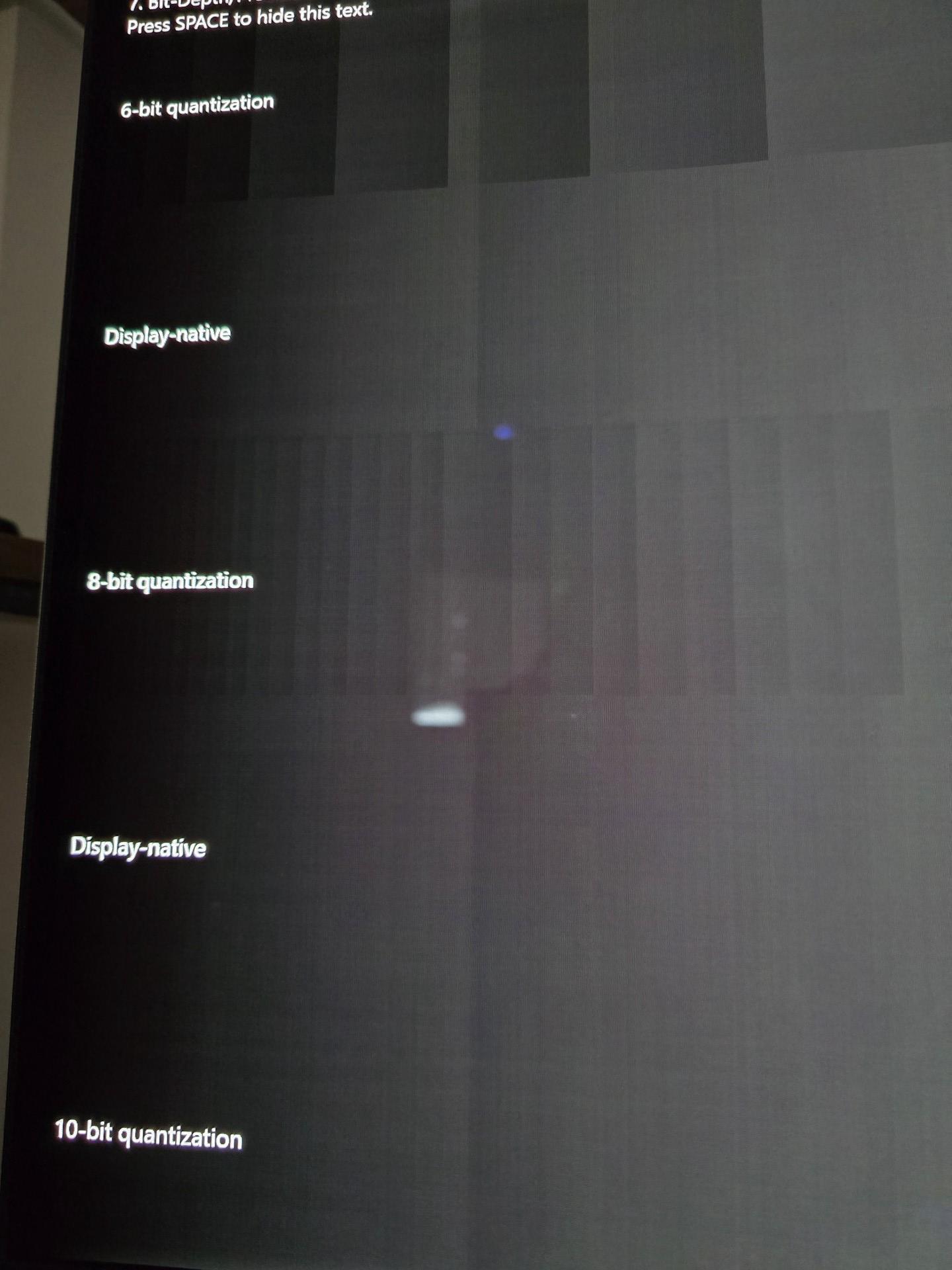

Đây là phiên bản ảnh chụp màn hình được nén



[AlexT-BR]

Đó là ảnh chương trình VESA và tôi quan tâm đến ảnh chụp màn hình mà bạn đã thêm vào bài đăng này. tức là tôi muốn có một bức ảnh của trang trình duyệt trên màn hình của bạn.

Thích thế này: https://drive.google.com/file/d/1AMQh_uvz6Kj904WysWdyGkIo-332Kt1R/view?usp=sharing



[Gaidax]

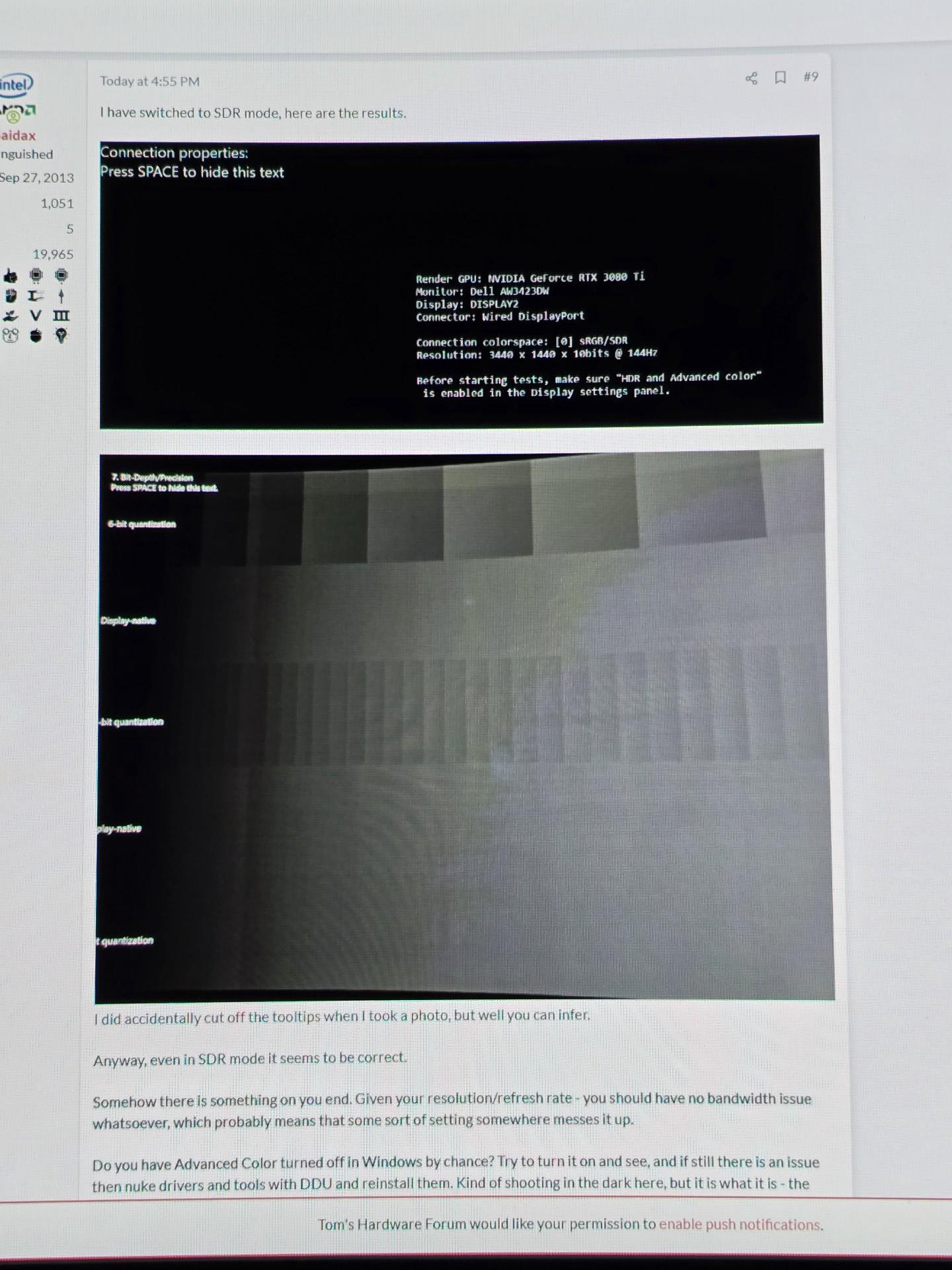

Ý bạn là như thế này à?

Liên kết đến bản thô: https://drive.google.com/file/d/1-Pj2kTud1M_w4Y3HUgDTbOWnWYNklwz2/view?usp=sharing

Chỉnh sửa: để làm rõ đây không phải là cùng một bức ảnh, đầu tiên tôi đã tạo bức ảnh bên dưới không phải dạng thô, sau đó tạo một bức ảnh thô khác và tải lên drive.
