Hỏi / Đáp Cần có sơ đồ hoặc mô tả dịch vụ cho ổ SSD SanDisc Ultra 3D SDSSDH3-1T00 không?

[Schemus]

Xin chào mọi người.
Tôi đang tìm mô tả về các điểm tiếp xúc dịch vụ trên PCB cho SanDisc Ultra 3D SSD SDSSDH3-1T00. Có 14 điểm tiếp xúc trên PCB, bảy điểm ở phía linh kiện và bảy điểm ở phía dây dẫn, được sắp xếp đối diện nhau. Ngoài ra, sơ đồ của SSD cũng có thể hữu ích với tôi, nhưng tôi không nghĩ rằng chúng dễ kiếm đến vậy. Nguồn điện trên ổ đĩa bị lỗi và tôi hy vọng rằng tôi có thể tải dữ liệu xuống nếu tôi bỏ qua bộ điều chỉnh điện áp. Tôi có thiết bị cần thiết, nhưng tôi không có mô tả về PCB này.

Cảm ơn bạn rất nhiều trước vì sự giúp đỡ của bạn.

Trân trọng
Schemus



[fzabkar]

Tải lên ảnh chi tiết của cả hai mặt và tôi sẽ chỉ cho bạn các điểm kiểm tra điện áp.



[Schemus]

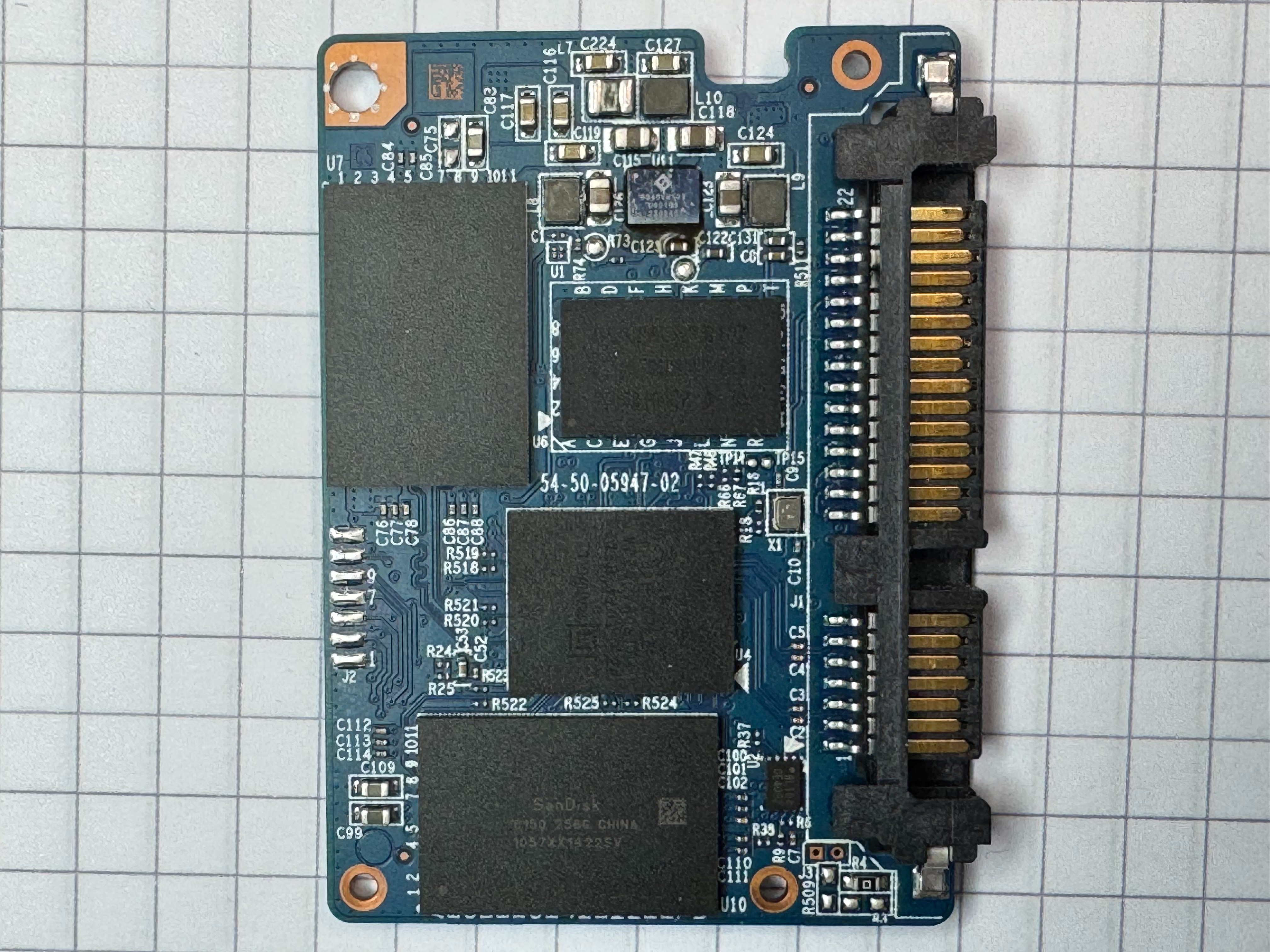

Xin chào, Đây là một bài tập đơn giản:

Trân trọng
Schemus



[fzabkar]

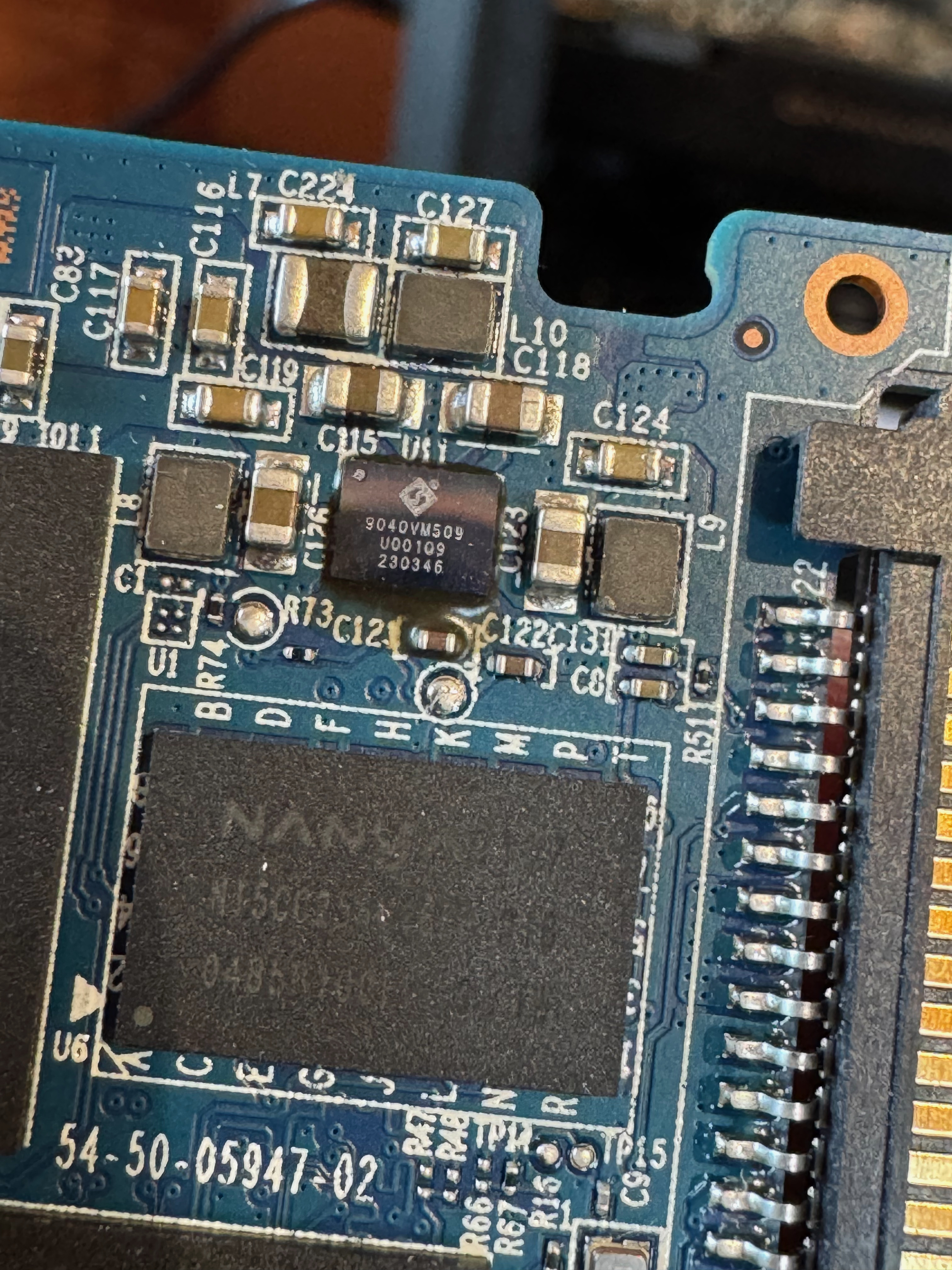

PMIC ACT9040VMxxx có vẻ như có 4 bộ chuyển đổi buck. Đo điện áp giữa đất và mỗi cuộn cảm trong số 4 cuộn cảm (V1 - V4). Các tụ điện liên quan có vẻ như là C116, C127, C119 và C124, nhưng tôi không chắc chắn.

https://i.postimg.cc/g22rfsmN/PMIC.jpg

Đây là một PMIC khác từ cùng một nhà sản xuất:

https://www.hddoracle.com/viewtopic.php?p=24271#p24271



[Schemus]

Ồ, cảm ơn rất nhiều! Tôi sẽ bắt đầu đo thiết bị....



[Schemus]

Xin chào, Các giá trị đo được ở cả bốn cuộn cảm đều là 0V. Có vẻ như ACT9040VM509 (?) đã chết.
Có vẻ như không thể hàn lại. Khối lượng xung quanh chip có vẻ là nhựa và không tan ra khi đun nóng. Tôi muốn cung cấp điện áp bên ngoài. Nhưng để làm được điều này, tôi cần các điểm mà tôi có thể cung cấp chúng và tất nhiên là các giá trị điện áp.

Trân trọng
Schemus



[fzabkar]

Đo điện áp tại đầu vào của PMIC -- tụ điện C115, C118, C123, C116. Chúng phải là 5V.

Nếu bạn không tìm thấy 5V, hãy đo điện áp tại diode TVS D2 ở phía bên kia gần đầu nối SATA. Nếu bạn thấy 5V tại diode, hãy đo các chân của U5. Đó là MOSFET.

Tôi không thể nhìn thấy ký hiệu, nhưng tôi nghĩ đây là bảng dữ liệu cho MOSFET:

PMPB20XPE, NXP, -20V, -10,3A, MOSFET rãnh kênh P, ký hiệu 1D, DFN2020MD-6 (SOT1220):
https://assets.nexperia.com/documents/data-sheet/PMPB20XPE.pdf



[Schemus]

Được rồi, tôi đã đo ở C115, C118, C123 và C126 là 5V. Tôi đã thay TVS D2 trước. Đây là nghi ngờ đầu tiên của tôi. Mọi dấu hiệu đều chỉ ra bộ chuyển đổi BUK và đây là trường hợp tệ nhất theo quan điểm của tôi.

Có cách nào để có được giá trị điện áp và điểm mà tôi có thể kết nối không? Tôi có nguồn điện có thể điều chỉnh chính xác để thực hiện việc này.



[fzabkar]

Tôi nghĩ một trong những chuyên gia tại HDD Guru đã có thể khôi phục một ổ SSD bằng cách sử dụng nguồn điện bên ngoài, nhưng vấn đề là chúng cần được cấp nguồn theo một trình tự cụ thể. Tôi không biết điện áp, nhưng một số tìm kiếm tại hddguru.com có thể tìm thấy một ổ SSD tương tự.

Trước khi bạn tiếp tục, tôi sẽ đo điện trở giữa đất và mỗi V1-4. Hy vọng không có đầu ra nào bị ngắn mạch.



[Schemus]

Cảm ơn rất nhiều vì sự giúp đỡ của bạn. Tôi sẽ tiếp tục tìm kiếm. Thông tin của bạn đã rất hữu ích rồi.
