Hỏi / Đáp Bạn có thể giúp tôi về dây cáp không?

[Elliah246]

Tôi đang gặp khó khăn khi lắp ráp máy tính mới.
Vấn đề chính là tất cả các loại cáp vỏ máy.
Trước khi bạn nói bất cứ điều gì, vâng, tôi đã kiểm tra tất cả các hướng dẫn sử dụng.
Một số nội dung được viết ở đó rất hữu ích, tuy nhiên, tôi sẽ không ở đây nếu tôi có thể tự mình giải quyết tất cả.
Tôi không thể cắm cáp khi tôi không biết phải cắm chúng ở đâu và liệu chúng có cần phải cắm hay không.
Vui lòng xem các hình ảnh đính kèm bên dưới và giúp tôi một chút...
Ngoài ra, cáp P8 đi kèm với PSU của tôi là gì? Tôi có cần thứ đó không?
Trước khi có thể sử dụng máy tính, tôi còn một vài thứ phải làm, chủ yếu là về dây cáp.
Đặc biệt là GPU, CPU, Bộ tản nhiệt và Vỏ máy, tất cả những thứ đó phải được kết nối với bo mạch chủ hoặc với nhau.

Thông số kỹ thuật:
GPU - RX 9070 Sapphire Pure
CPU - Ryzen 7 9800X3D
Bo mạch - ROG Strix B850-E
PSU - Straight Power 12 800W
Vỏ máy - Antec Flux
Bộ tản nhiệt - Arctic Liquid Freezer III 360

Những dây cáp đi kèm với PSU, được dán nhãn VGA phải dành cho GPU x2 8 chân phải không?
CPU 1 và CPU 2 phải là dây cáp nguồn CPU, đầu kia của dây cáp chỉ có một đầu nối thay vì hai, vì vậy đầu đó sẽ đi vào PSU và đầu kia có hai chân bốn sẽ đi vào bo mạch chủ?
Đầu nối chính ATX là bo mạch, tức là từ bo mạch đến PSU.
Nhưng P8 dùng để làm gì?
Và tôi phải kết nối tất cả các dây cáp của vỏ máy như trong hình bên dưới ở đâu? Tôi thực sự bị lạc ở đó.
Cảm ơn trước!



[Lutfij]

Tôi không thể cắm cáp khi tôi không biết phải cắm chúng vào đâu và liệu chúng có cần phải cắm hay không.
Tất cả các loại cáp đó đều dành cho mặt trước và đèn của thùng máy. Bạn chắc chắn đã đọc kỹ hướng dẫn sử dụng bo mạch chủ chứ?

Ảnh đầu tiên, từ trên xuống dưới;
Đầu cắm USB3.0 mặt trước
Đầu cắm USB Type-C mặt trước
Đầu cắm công tắc PWR và RST mặt trước
Đầu cắm âm thanh mặt trước

Ảnh thứ hai, từ trên xuống dưới;
Đầu cắm ARGB
Bất kỳ đầu cắm quạt PWM 4 chân nào
Nguồn bổ sung thông qua nguồn SATA từ PSU.
^
Đọc kỹ hướng dẫn sử dụng bo mạch chủ của bạn;
https://dlcdnets.asus.com/pub/ASUS/...V2_WEB.pdf?model=ROG STRIX B850-E GAMING WIFI
giữa trang 24 và 29.

Cáp đi kèm với PSU, được dán nhãn VGA, hẳn là dành cho GPU x2 8 chân phải không?
Bây giờ hãy chuyển tiếp hình ảnh cho các loại cáp bạn đã đề cập trong phần thứ hai của bài đăng đầu tiên.



[dwd999]

Vì vậy, tôi đang gặp khó khăn khi xây dựng máy tính mới của mình.
Vấn đề chính là tất cả các loại cáp vỏ máy.
Trước khi bạn nói bất cứ điều gì, vâng, tôi đã kiểm tra tất cả các hướng dẫn sử dụng.
Một số nội dung được viết ở đó rất hữu ích, tuy nhiên, tôi sẽ không ở đây nếu tôi có thể tự mình giải quyết tất cả.
Tôi không thể cắm cáp khi tôi không biết phải cắm chúng ở đâu và liệu chúng có cần phải được cắm hay không.
Vui lòng xem các hình ảnh đính kèm bên dưới và giúp tôi một chút...
Ngoài ra, Cáp P8 đi kèm với PSU của tôi là gì? Tôi có cần thứ đó không?
Trước khi có thể sử dụng máy tính, tôi còn một vài thứ phải làm, chủ yếu là về dây cáp.
Đặc biệt là GPU, CPU, Bộ tản nhiệt và Vỏ máy, tất cả những thứ đó phải được kết nối với bo mạch chủ hoặc với nhau.

Thông số kỹ thuật:
GPU - RX 9070 Sapphire Pure
CPU - Ryzen 7 9800X3D
Bo mạch - ROG Strix B850-E
PSU - Straight Power 12 800W
Vỏ máy - Antec Flux
Bộ tản nhiệt - Arctic Liquid Freezer III 360

Những dây cáp đi kèm với PSU, được dán nhãn VGA phải dành cho GPU x2 8 chân phải không?
CPU 1 và CPU 2 phải là dây cáp nguồn CPU, đầu kia của dây cáp chỉ có một đầu nối thay vì hai, vì vậy đầu đó sẽ đi vào PSU và đầu kia có hai chân bốn sẽ đi vào bo mạch chủ?
Đầu nối chính ATX là bo mạch, tức là từ bo mạch đến PSU.
Nhưng P8 dùng để làm gì?
Và tôi phải kết nối tất cả các dây cáp của vỏ máy như trong hình bên dưới ở đâu? Tôi thực sự bị lạc ở đó.
Cảm ơn trước!

Cáp trên cùng có vẻ là cáp usb3 sẽ đi vào ổ cắm U5G_89 trên bo mạch chủ của bạn. Cáp thứ hai là cáp usb3.2x2 đi vào ổ cắm U10G_C10 trên bo mạch chủ của bạn. 2 cáp tiếp theo đi vào chân F_Panel trên bo mạch chủ của bạn; hình ảnh cận cảnh nằm ở trang 29 của hướng dẫn sử dụng. Cáp thứ 5 có vẻ là cáp usb2 đi đến ổ cắm USB_E12 hoặc USB_E34 trên bo mạch chủ của bạn như được hiển thị ở trang 27 của hướng dẫn.

Cáp P8 sẽ đi đến GPU của bạn.

Trong hình dưới, cáp trên cùng chỉ có 3 lỗ nên đó sẽ là cáp ARGB có thể cắm vào bất kỳ ổ cắm nào được đánh dấu ADD_GEN trên bo mạch chủ của bạn. Đầu nối 4 chân sẽ kết nối với giắc cắm CPU_FAN. Cáp cuối cùng được đánh dấu SATA là cáp nguồn sẽ kết nối với bất kỳ đầu ra cáp nguồn SATA nào từ cáp ổ đĩa PSU.



[Elliah246]

Tôi không thể cắm cáp khi không biết phải cắm vào đâu và có cần cắm hay không.
Tất cả các loại cáp đó đều dành cho mặt trước và đèn của thùng máy. Bạn chắc chắn đã đọc kỹ hướng dẫn sử dụng bo mạch chủ?

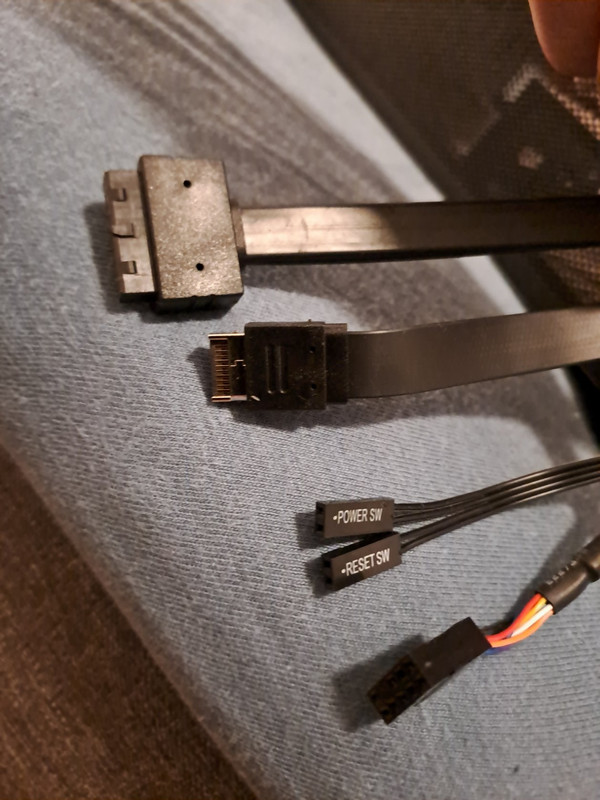

Ảnh đầu tiên, từ trên xuống dưới;
Đầu cắm USB3.0 mặt trước
Đầu cắm USB Type-C mặt trước
Đầu cắm công tắc PWR và RST mặt trước
Đầu cắm âm thanh mặt trước

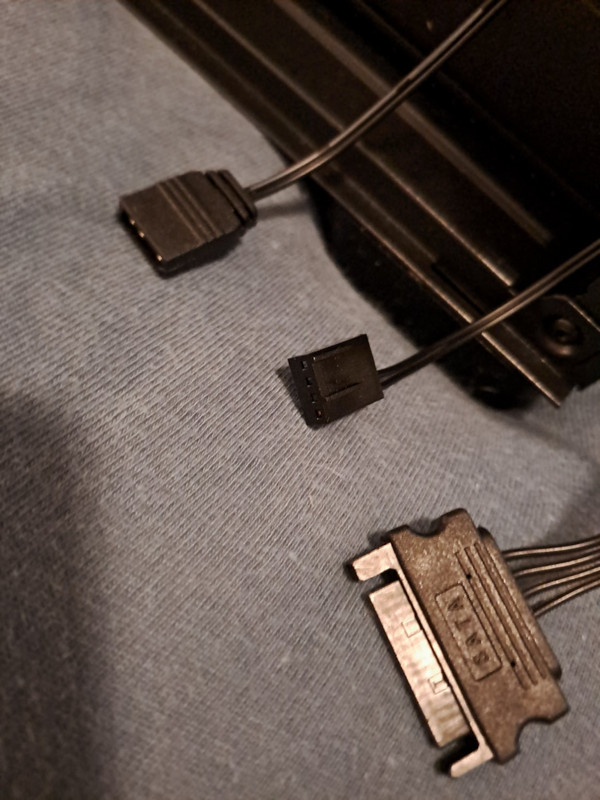

Ảnh thứ hai, từ trên xuống dưới;
Đầu cắm ARGB
Bất kỳ đầu cắm quạt PWM 4 chân nào
Nguồn bổ sung thông qua nguồn SATA từ PSU.
^
Đọc kỹ hướng dẫn sử dụng bo mạch chủ của bạn;
https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM5/ROG_STRIX_B850-E_GAMING_WIFI/E25991_ROG_STRIX_B850-E_GAMING_WIFI_EM_V2_WEB.pdf?model=ROG STRIX B850-E GAMING WIFI
giữa trang 24 và 29.

Cáp đi kèm với PSU, dán nhãn VGA phải dành cho GPU x2 8 chân phải không?
Bây giờ hãy chuyển tiếp hình ảnh cho các loại cáp bạn đã đề cập trong phần thứ hai của bài đăng ban đầu.

Các loại cáp này đến từ vỏ máy và được cho là được ghép nối vào bo mạch chủ.
Tôi chỉ cần biết mỗi loại cáp phải đi đến đâu trên bo mạch chủ.
PWR và RST, một số thuật ngữ được sử dụng, tôi không hiểu ý nghĩa của chúng.
ARGB phải là dành cho RGB? Tôi không có cái đó, tôi không muốn cái đó, có an toàn khi để nó không cắm điện không?
nó có chịu trách nhiệm cho bo mạch RGB hay các thiết bị khác không?
Nếu tôi sử dụng card âm thanh, tôi có cần đầu cắm âm thanh mặt trước không?
Đầu cắm quạt PWM 4 chân dùng để làm gì, đó có phải là quạt của vỏ máy không, nhưng tôi cắm nó vào đâu?
Tôi biết cáp cuối cùng trên ảnh chụp màn hình thứ 2 là nguồn SATA, không biết phải làm gì với nó, tôi có cần cáp chuyển đổi phù hợp với nhiều đầu chia để chia sẻ nguồn với nhiều ổ SSD không?
Cáp VGA là 2x8 chân, chắc là GPU? nhưng tại sao không in gpu thay vì vga trên đó?
Tôi sẽ xem trang 24 - 29.

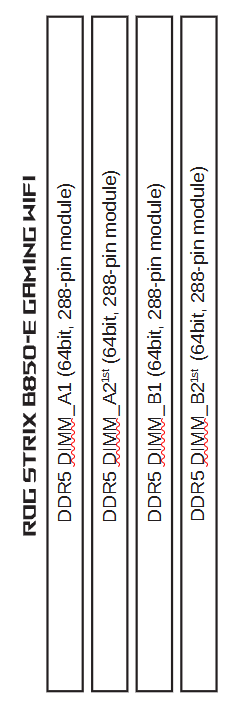

PS: tôi đã gắn dual-ram của mình vào khe A2 và B2 vì các khe đó ghi là 1 vì lý do nào đó.
Tôi đã mắc lỗi chưa, tôi có cần gắn lại không?



[Elliah246]

Cáp trên cùng có vẻ là cáp usb3 sẽ đi vào ổ cắm U5G_89 trên bo mạch chủ của bạn. Cáp thứ hai là cáp usb3.2x2 đi vào ổ cắm U10G_C10 trên bo mạch chủ của bạn. 2 cáp tiếp theo đi vào chân F_Panel trên bo mạch chủ của bạn; hình ảnh cận cảnh nằm ở trang 29 của hướng dẫn sử dụng. Cáp thứ 5 có vẻ là cáp usb2 đi đến ổ cắm USB_E12 hoặc USB_E34 trên bo mạch chủ của bạn như được hiển thị ở trang 27 của hướng dẫn.

Cáp P8 sẽ đi đến GPU của bạn.

Trong hình dưới, cáp trên cùng chỉ có 3 lỗ nên đó sẽ là cáp ARGB có thể cắm vào bất kỳ ổ cắm nào được đánh dấu ADD_GEN trên bo mạch chủ của bạn. Đầu nối 4 chân sẽ kết nối với giắc cắm CPU_FAN. Cáp cuối cùng được đánh dấu SATA là cáp nguồn sẽ kết nối với bất kỳ đầu ra cáp nguồn SATA nào từ cáp ổ đĩa PSU.

Cảm ơn bạn, tôi đang xem xét tất cả những điều này ngay bây giờ



[Elliah246]

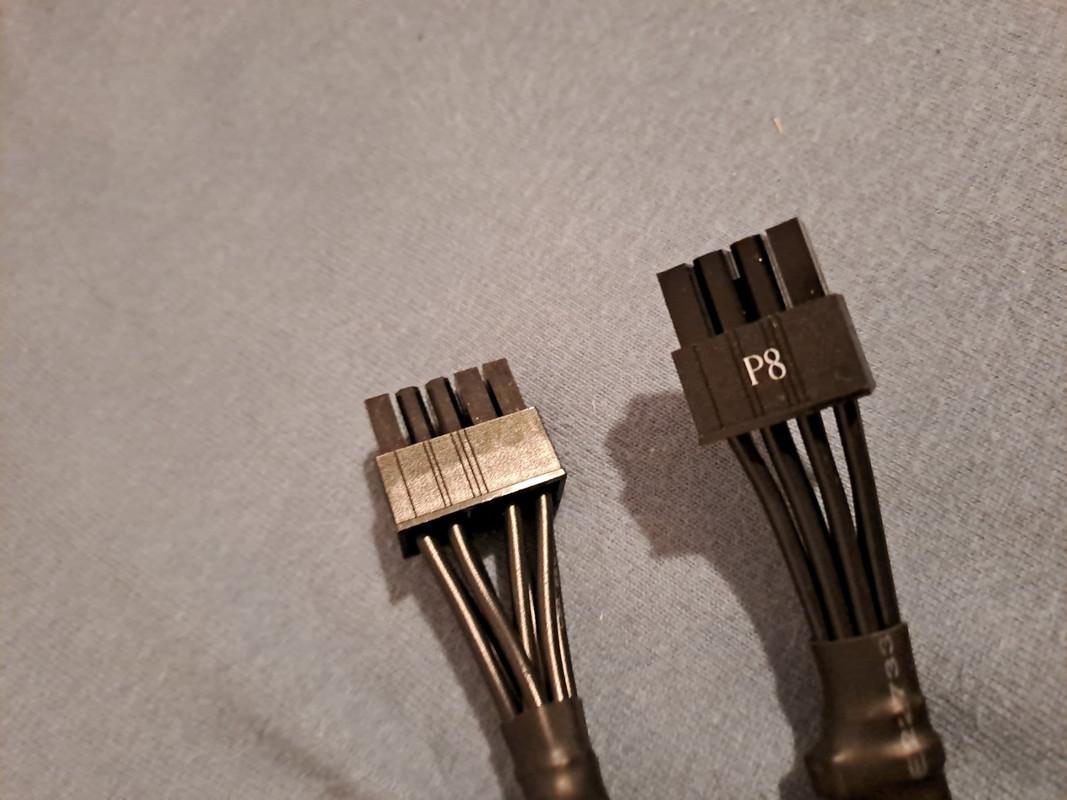

Tôi không nghĩ cáp P8 dành cho GPU vì hai đầu không đủ chia để đưa vào cả hai khe cắm nguồn GPU, card có khe cắm 2x8 chân nhưng tôi không thể cắm cả hai bằng cáp P8.

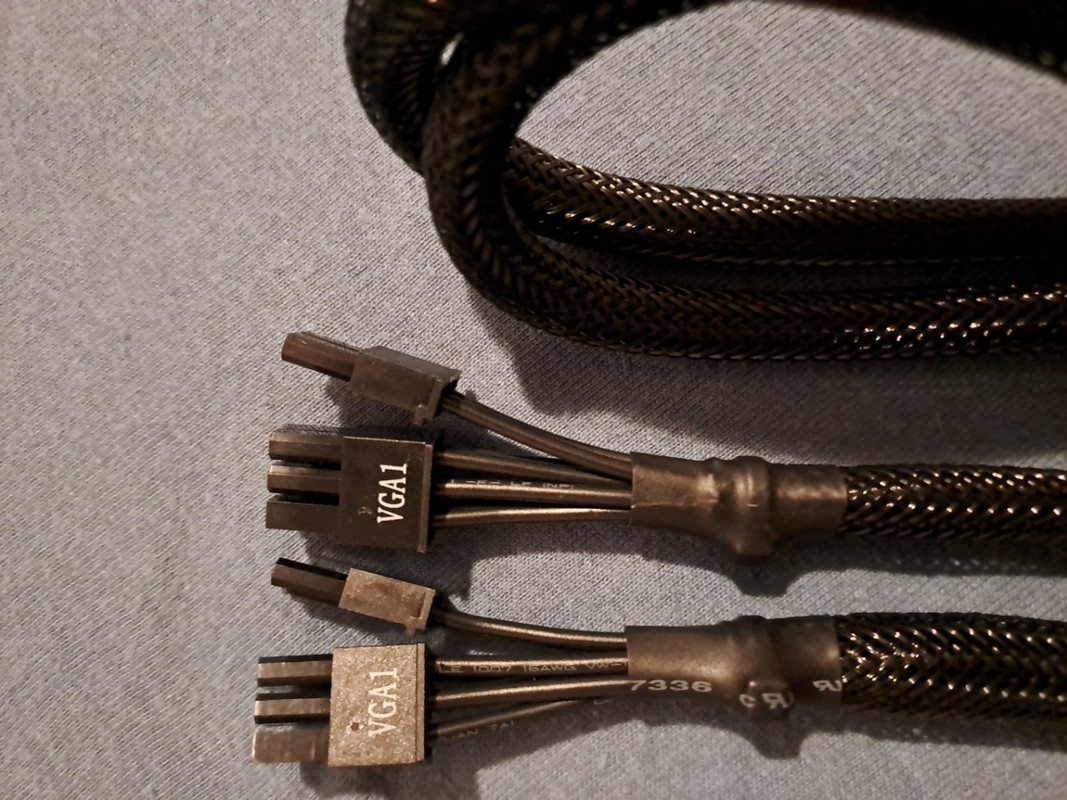

Theo yêu cầu, tôi đã cập nhật chủ đề này bằng hình ảnh của cáp VGA1, đây hẳn là cáp GPU chính xác?

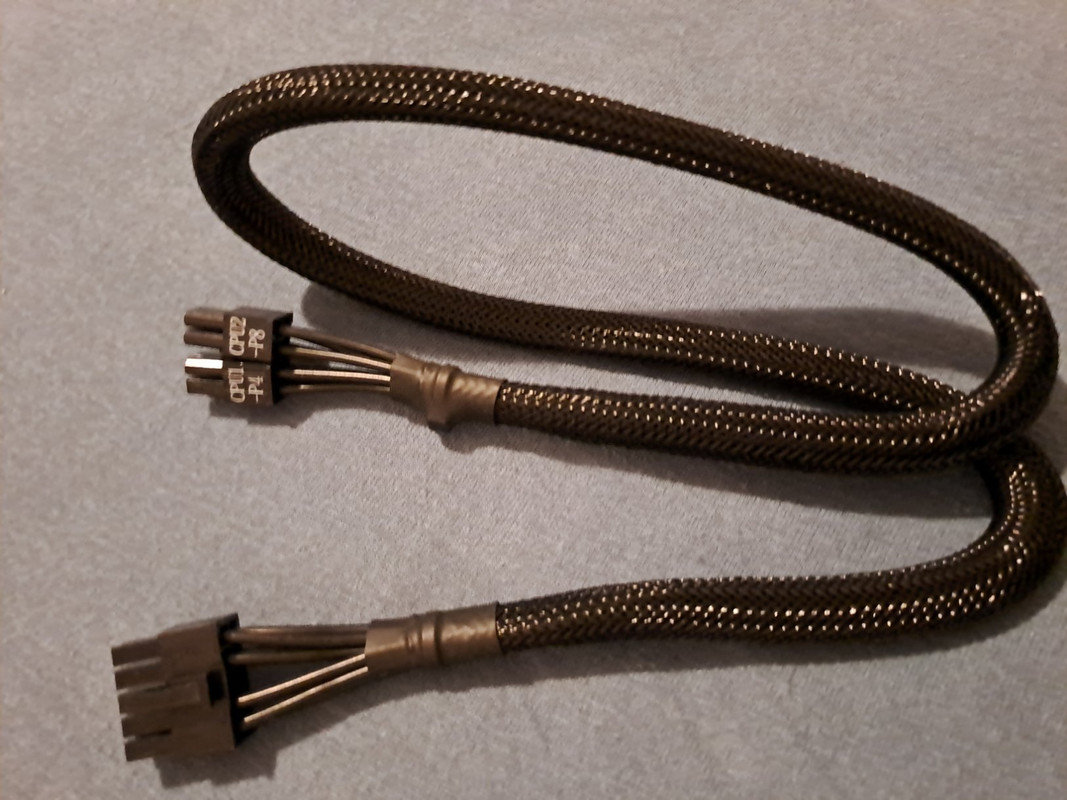

Cáp cuối cùng là CPU, chỉ để chắc chắn tôi cắm nó vào bo mạch chủ ở đâu?

Tôi có cắm cả hai đầu cáp CPU, p4 và p8 vào bo mạch chủ không?



[dwd999]

Tham khảo trang 40 của hướng dẫn sử dụng:

https://www.bequiet.com/en/powersupply/4110

Cáp P8 và P4+P4 cắm vào bo mạch chủ và cáp PCIe 6+2 cắm vào GPU.

A2 và B2 là khe cắm ram chính xác. Họ nói rằng hãy sử dụng chúng trước vì RAM kênh đôi hoạt động theo cách đó và chúng ở xa bộ làm mát CPU nhất nên khả năng làm mát và thông gió ở đó tốt hơn.
